Modo 1,1 Modo 2,1 Modo 1,2 Modo 3,1

Modo 2,2 Modo 4,1 Modo 5,1 Modo 3,2

Modo 2,3 Modo 4,2 Modo 3,3 Modo 5,2

Modo 5,3

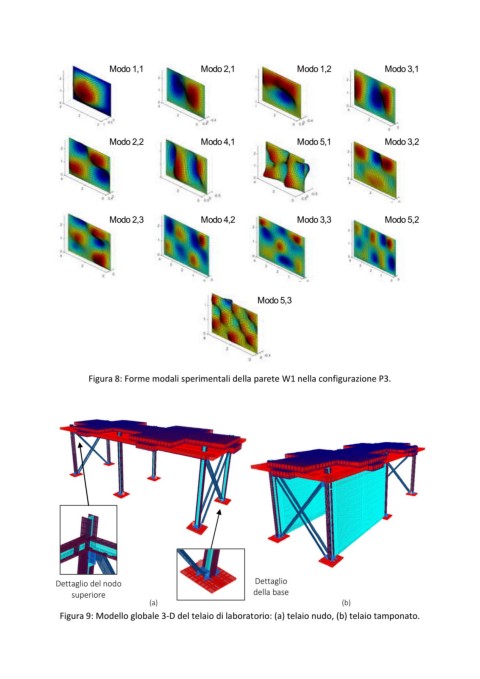

Figura 8: Forme modali sperimentali della parete W1 nella configurazione P3.

Dettaglio del nodo Dettaglio
superiore della base
(a) (b)
Figura 9: Modello globale 3-D del telaio di laboratorio: (a) telaio nudo, (b) telaio tamponato.
