P. 91
g1 = 235 Kg/m² = 2,35 KN/m²
FBC
D
P1 FE
FE
h'3 = 4,10
9,30 6,20 Fdx = 16
KN/m
h''3 = 3,10 P3 Fdy = 11,5 KN/m ˜ 12
y
6,10
x

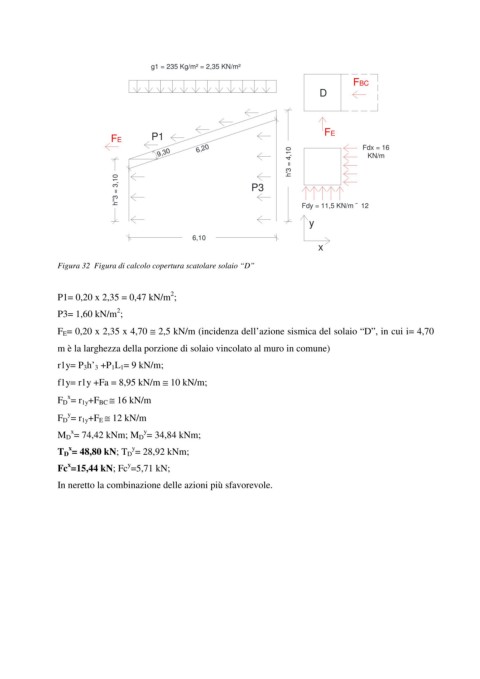

Figura 32 Figura di calcolo copertura scatolare solaio “D”
2
P1= 0,20 x 2,35 = 0,47 kN/m ;
2
P3= 1,60 kN/m ;
F E= 0,20 x 2,35 x 4,70 ≅ 2,5 kN/m (incidenza dell’azione sismica del solaio “D”, in cui i= 4,70
m è la larghezza della porzione di solaio vincolato al muro in comune)
r1y= P 3h’ 3 +P 1L 1= 9 kN/m;
f1y= r1y +Fa = 8,95 kN/m ≅ 10 kN/m;
x
F D = r 1y+F BC ≅ 16 kN/m
y
F D = r 1y+F E ≅ 12 kN/m
y
x
M D = 74,42 kNm; M D = 34,84 kNm;
y
T D = 48,80 kN; T D = 28,92 kNm;
x
y
x
Fc =15,44 kN; Fc =5,71 kN;
In neretto la combinazione delle azioni più sfavorevole.
