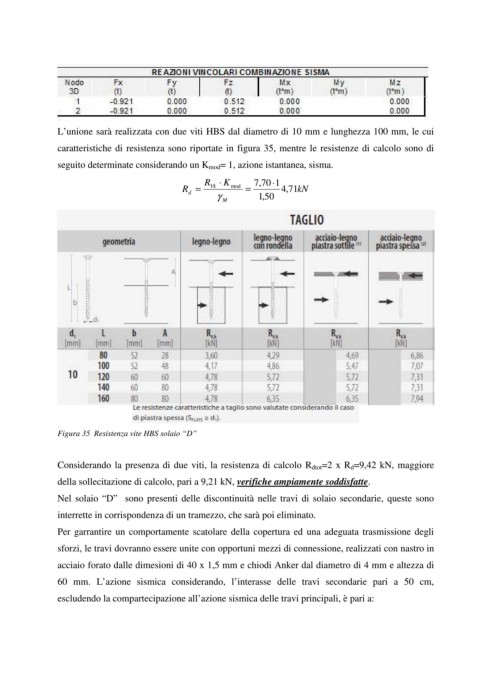

L’unione sarà realizzata con due viti HBS dal diametro di 10 mm e lunghezza 100 mm, le cui
caratteristiche di resistenza sono riportate in figura 35, mentre le resistenze di calcolo sono di
seguito determinate considerando un K mod= 1, azione istantanea, sisma.
R ⋅ K , 7 70 1 ⋅
R = Vk mod = , 4 71 kN
d
γ , 1 50
M
Figura 35 Resistenza vite HBS solaio “D”
Considerando la presenza di due viti, la resistenza di calcolo R dtot=2 x R d=9,42 kN, maggiore
della sollecitazione di calcolo, pari a 9,21 kN, verifiche ampiamente soddisfatte.
Nel solaio “D” sono presenti delle discontinuità nelle travi di solaio secondarie, queste sono
interrette in corrispondenza di un tramezzo, che sarà poi eliminato.
Per garrantire un comportamente scatolare della copertura ed una adeguata trasmissione degli
sforzi, le travi dovranno essere unite con opportuni mezzi di connessione, realizzati con nastro in
acciaio forato dalle dimesioni di 40 x 1,5 mm e chiodi Anker dal diametro di 4 mm e altezza di
60 mm. L’azione sismica considerando, l’interasse delle travi secondarie pari a 50 cm,
escludendo la compartecipazione all’azione sismica delle travi principali, è pari a:
