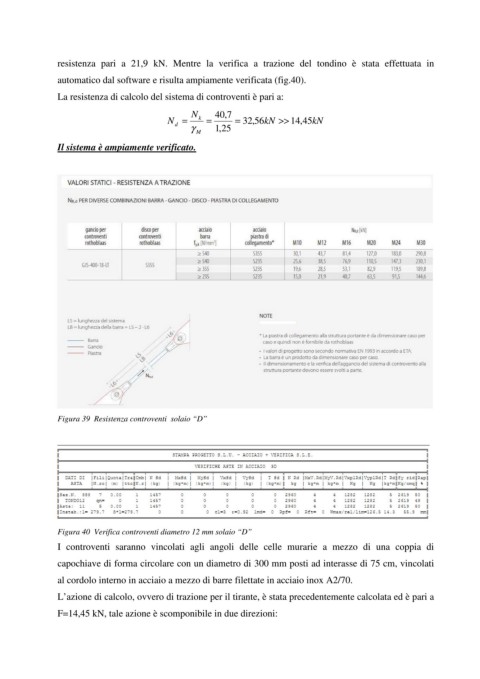

resistenza pari a 21,9 kN. Mentre la verifica a trazione del tondino è stata effettuata in
automatico dal software e risulta ampiamente verificata (fig.40).
La resistenza di calcolo del sistema di controventi è pari a:
N 40 7 ,
N = k = = 32 , 56 kN >> 14 , 45 kN
d
γ , 1 25
M
Il sistema è ampiamente verificato.
Figura 39 Resistenza controventi solaio “D”
Figura 40 Verifica controventi diametro 12 mm solaio “D”
I controventi saranno vincolati agli angoli delle celle murarie a mezzo di una coppia di
capochiave di forma circolare con un diametro di 300 mm posti ad interasse di 75 cm, vincolati
al cordolo interno in acciaio a mezzo di barre filettate in acciaio inox A2/70.
L’azione di calcolo, ovvero di trazione per il tirante, è stata precedentemente calcolata ed è pari a
F=14,45 kN, tale azione è scomponibile in due direzioni:
