2
- G = 180 Kg/m il peso proprio e permanente della copertura;
2
- Q1 = 50 Kg/m l’azione accidentale in copertura;
2
- Q2 = 50 Kg/m l’azione della neve copertura;
- Interasse massima trave 1,15 m;
2
- Vento = 75 Kg/m ;
- Trave a sezione rettangolare 13x23 cm, caratteristiche del legno secondo classificazione
C24;
Le verifiche sono state condotte con il software CDSwin, considerando un valore limite
della deformazione pari a L/200, un coefficiente K mod 0,80 ed una classe di servizio n. 1, le
verifiche sono riportate in figura 34.

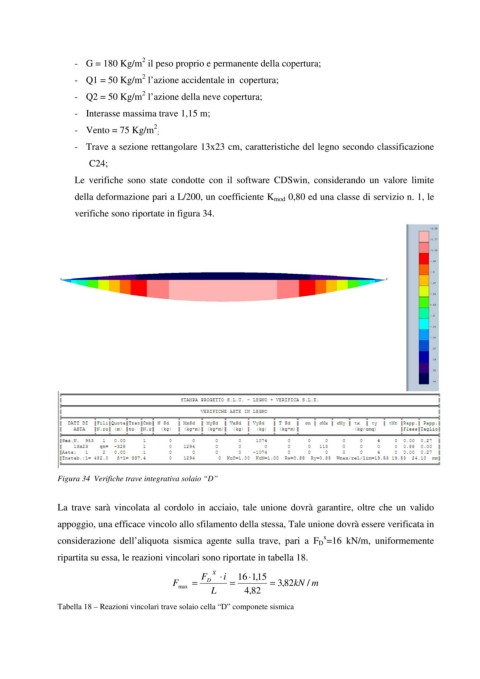

Figura 34 Verifiche trave integrativa solaio “D”
La trave sarà vincolata al cordolo in acciaio, tale unione dovrà garantire, oltre che un valido
appoggio, una efficace vincolo allo sfilamento della stessa, Tale unione dovrà essere verificata in
x
considerazione dell’aliquota sismica agente sulla trave, pari a F D =16 kN/m, uniformemente
ripartita su essa, le reazioni vincolari sono riportate in tabella 18.
X
F i ⋅ 16 , 1 ⋅ 15
F max = D = = , 3 82 kN / m
L , 4 82
Tabella 18 – Reazioni vincolari trave solaio cella “D” componete sismica
