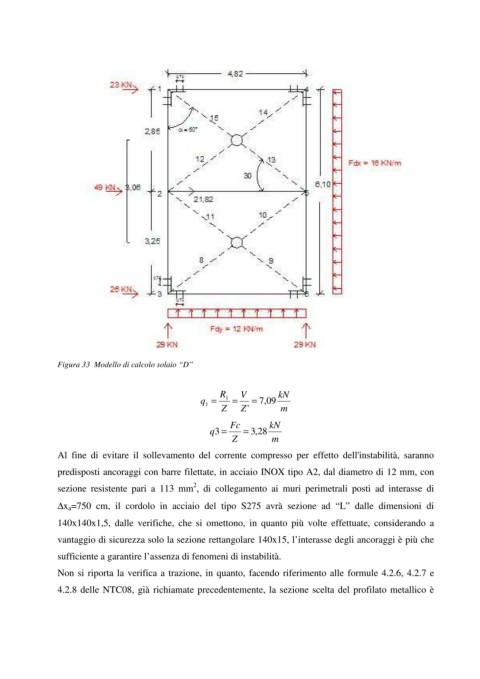

Figura 33 Modello di calcolo solaio “D”
R V kN
q = 1 = = , 7 09
1
Z Z' m
Fc kN
q3 = = , 3 28
Z m
Al fine di evitare il sollevamento del corrente compresso per effetto dell'instabilità, saranno
predisposti ancoraggi con barre filettate, in acciaio INOX tipo A2, dal diametro di 12 mm, con
2
sezione resistente pari a 113 mm , di collegamento ai muri perimetrali posti ad interasse di
∆x a=750 cm, il cordolo in acciaio del tipo S275 avrà sezione ad “L” dalle dimensioni di
140x140x1,5, dalle verifiche, che si omettono, in quanto più volte effettuate, considerando a
vantaggio di sicurezza solo la sezione rettangolare 140x15, l’interasse degli ancoraggi è più che
sufficiente a garantire l’assenza di fenomeni di instabilità.
Non si riporta la verifica a trazione, in quanto, facendo riferimento alle formule 4.2.6, 4.2.7 e
4.2.8 delle NTC08, già richiamate precedentemente, la sezione scelta del profilato metallico è
