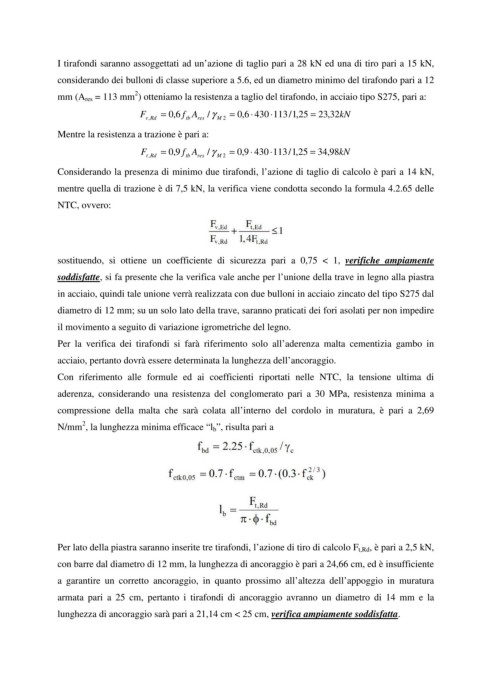

I tirafondi saranno assoggettati ad un’azione di taglio pari a 28 kN ed una di tiro pari a 15 kN,

considerando dei bulloni di classe superiore a 5.6, ed un diametro minimo del tirafondo pari a 12
2
mm (A res = 113 mm ) otteniamo la resistenza a taglio del tirafondo, in acciaio tipo S275, pari a:
F v, Rd = f 6 , 0 tb A /γ M 2 = 6 , 0 ⋅ 430⋅ 113 , 1 / 25 = 23 , 32 kN
res
Mentre la resistenza a trazione è pari a:

F t, Rd = f 9 , 0 tb A /γ M 2 = 9 , 0 ⋅ 430⋅ 113 , 1 / 25 = 34 , 98 kN
res
Considerando la presenza di minimo due tirafondi, l’azione di taglio di calcolo è pari a 14 kN,
mentre quella di trazione è di 7,5 kN, la verifica viene condotta secondo la formula 4.2.65 delle

NTC, ovvero:

sostituendo, si ottiene un coefficiente di sicurezza pari a 0,75 < 1, verifiche ampiamente
soddisfatte, si fa presente che la verifica vale anche per l’unione della trave in legno alla piastra

in acciaio, quindi tale unione verrà realizzata con due bulloni in acciaio zincato del tipo S275 dal
diametro di 12 mm; su un solo lato della trave, saranno praticati dei fori asolati per non impedire

il movimento a seguito di variazione igrometriche del legno.
Per la verifica dei tirafondi si farà riferimento solo all’aderenza malta cementizia gambo in

acciaio, pertanto dovrà essere determinata la lunghezza dell’ancoraggio.

Con riferimento alle formule ed ai coefficienti riportati nelle NTC, la tensione ultima di
aderenza, considerando una resistenza del conglomerato pari a 30 MPa, resistenza minima a

compressione della malta che sarà colata all’interno del cordolo in muratura, è pari a 2,69
2
N/mm , la lunghezza minima efficace “l b”, risulta pari a

Per lato della piastra saranno inserite tre tirafondi, l’azione di tiro di calcolo F t,Rd, è pari a 2,5 kN,

con barre dal diametro di 12 mm, la lunghezza di ancoraggio è pari a 24,66 cm, ed è insufficiente
a garantire un corretto ancoraggio, in quanto prossimo all’altezza dell’appoggio in muratura

armata pari a 25 cm, pertanto i tirafondi di ancoraggio avranno un diametro di 14 mm e la
lunghezza di ancoraggio sarà pari a 21,14 cm < 25 cm, verifica ampiamente soddisfatta.
