P. 88

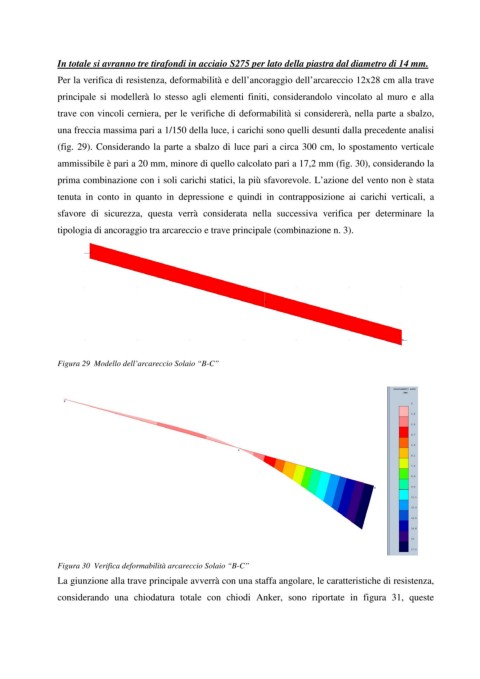

In totale si avranno tre tirafondi in acciaio S275 per lato della piastra dal diametro di 14 mm.
Per la verifica di resistenza, deformabilità e dell’ancoraggio dell’arcareccio 12x28 cm alla trave
principale si modellerà lo stesso agli elementi finiti, considerandolo vincolato al muro e alla
trave con vincoli cerniera, per le verifiche di deformabilità si considererà, nella parte a sbalzo,
una freccia massima pari a 1/150 della luce, i carichi sono quelli desunti dalla precedente analisi
(fig. 29). Considerando la parte a sbalzo di luce pari a circa 300 cm, lo spostamento verticale
ammissibile è pari a 20 mm, minore di quello calcolato pari a 17,2 mm (fig. 30), considerando la
prima combinazione con i soli carichi statici, la più sfavorevole. L’azione del vento non è stata
tenuta in conto in quanto in depressione e quindi in contrapposizione ai carichi verticali, a
sfavore di sicurezza, questa verrà considerata nella successiva verifica per determinare la
tipologia di ancoraggio tra arcareccio e trave principale (combinazione n. 3).
Figura 29 Modello dell’arcareccio Solaio “B-C”
Figura 30 Verifica deformabilità arcareccio Solaio “B-C”
La giunzione alla trave principale avverrà con una staffa angolare, le caratteristiche di resistenza,
considerando una chiodatura totale con chiodi Anker, sono riportate in figura 31, queste
