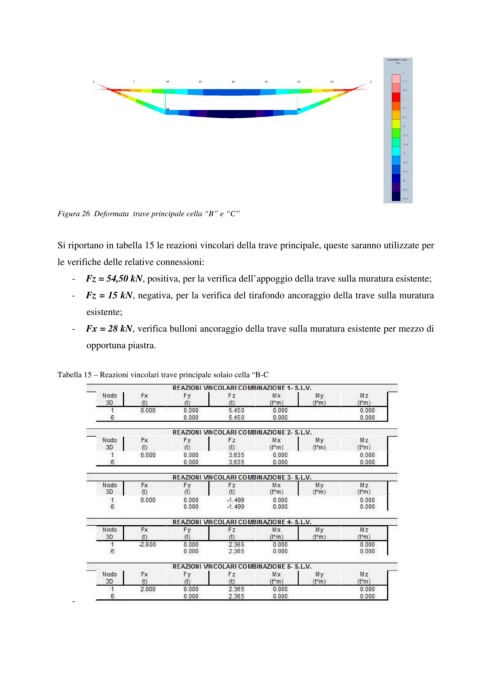

Figura 26 Deformata trave principale cella “B” e “C”
Si riportano in tabella 15 le reazioni vincolari della trave principale, queste saranno utilizzate per
le verifiche delle relative connessioni:
- Fz = 54,50 kN, positiva, per la verifica dell’appoggio della trave sulla muratura esistente;
- Fz = 15 kN, negativa, per la verifica del tirafondo ancoraggio della trave sulla muratura
esistente;
- Fx = 28 kN, verifica bulloni ancoraggio della trave sulla muratura esistente per mezzo di
opportuna piastra.
Tabella 15 – Reazioni vincolari trave principale solaio cella “B-C
-
