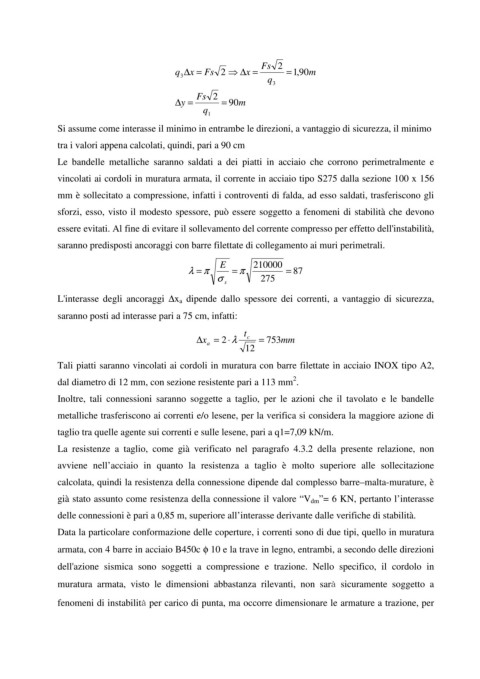

Fs 2
q ∆ x = Fs 2 ⇒ ∆ x = = , 1 90 m
3
q 3

Fs 2
∆ y = = 90 m
q 1

Si assume come interasse il minimo in entrambe le direzioni, a vantaggio di sicurezza, il minimo

tra i valori appena calcolati, quindi, pari a 90 cm
Le bandelle metalliche saranno saldati a dei piatti in acciaio che corrono perimetralmente e

vincolati ai cordoli in muratura armata, il corrente in acciaio tipo S275 dalla sezione 100 x 156
mm è sollecitato a compressione, infatti i controventi di falda, ad esso saldati, trasferiscono gli

sforzi, esso, visto il modesto spessore, può essere soggetto a fenomeni di stabilità che devono
essere evitati. Al fine di evitare il sollevamento del corrente compresso per effetto dell'instabilità,

saranno predisposti ancoraggi con barre filettate di collegamento ai muri perimetrali.

E 210000
λ = π = π = 87
σ 275
s
L'interasse degli ancoraggi ∆x a dipende dallo spessore dei correnti, a vantaggio di sicurezza,

saranno posti ad interasse pari a 75 cm, infatti:

t
∆ x = 2⋅λ c = 753 mm
a
12
Tali piatti saranno vincolati ai cordoli in muratura con barre filettate in acciaio INOX tipo A2,
2
dal diametro di 12 mm, con sezione resistente pari a 113 mm .
Inoltre, tali connessioni saranno soggette a taglio, per le azioni che il tavolato e le bandelle

metalliche trasferiscono ai correnti e/o lesene, per la verifica si considera la maggiore azione di
taglio tra quelle agente sui correnti e sulle lesene, pari a q1=7,09 kN/m.

La resistenze a taglio, come già verificato nel paragrafo 4.3.2 della presente relazione, non
avviene nell’acciaio in quanto la resistenza a taglio è molto superiore alle sollecitazione

calcolata, quindi la resistenza della connessione dipende dal complesso barre–malta-murature, è
già stato assunto come resistenza della connessione il valore “V dm”= 6 KN, pertanto l’interasse

delle connessioni è pari a 0,85 m, superiore all’interasse derivante dalle verifiche di stabilità.

Data la particolare conformazione delle coperture, i correnti sono di due tipi, quello in muratura
armata, con 4 barre in acciaio B450c φ 10 e la trave in legno, entrambi, a secondo delle direzioni

dell'azione sismica sono soggetti a compressione e trazione. Nello specifico, il cordolo in

muratura armata, visto le dimensioni abbastanza rilevanti, non sarà sicuramente soggetto a

fenomeni di instabilità per carico di punta, ma occorre dimensionare le armature a trazione, per
