N = f ⋅ A
ctd 1
A = 2 ⋅π ⋅ (t t + D )
1
2
T = ⋅ N = π f ⋅ ⋅ (t t + D ) = π ⋅ 37 3 ⋅ ( 0 ⋅ 30 + 10 ) = 139kN
2
m ,a ctd
f 100 N
f = m = = 37
ctd 2
FC , 1 35 cm
γ 2
s
La rottura può anche avvenire per punzonamento in quanto viene superata la resistenza a taglio

della muratura, ponendo a vantaggio di sicurezza la tensione verticale statica σ 0=0, otteniamo:

=
( ⋅
T ,t ∫ f dA = (t t + D ) ⋅ π f + 2nσ )
m vd vd 0 0
( ⋅
σ 0 = 0 ⇒ T m ,t = (t t + D ) ⋅ π f vd 0 0 ) = 30 ( 30 + 10 ) ( ⋅ π , 0 ⋅ 74 ) = , 2 79kN
τ 2 N
f = 0 = = , 0 74
Vd 2
FC , 1 35 cm
γ 2
s

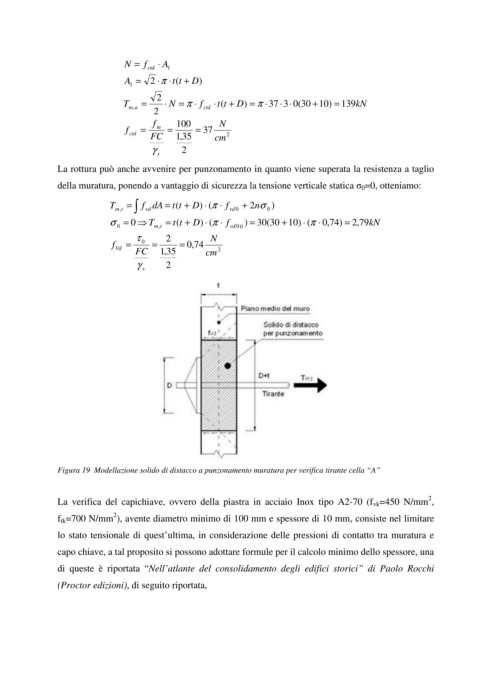

Figura 19 Modellazione solido di distacco a punzonamento muratura per verifica tirante cella “A”

2
La verifica del capichiave, ovvero della piastra in acciaio Inox tipo A2-70 (f vk=450 N/mm ,
2
f tk=700 N/mm ), avente diametro minimo di 100 mm e spessore di 10 mm, consiste nel limitare
lo stato tensionale di quest’ultima, in considerazione delle pressioni di contatto tra muratura e

capo chiave, a tal proposito si possono adottare formule per il calcolo minimo dello spessore, una

di queste è riportata “Nell’atlante del consolidamento degli edifici storici” di Paolo Rocchi
(Proctor edizioni), di seguito riportata,
