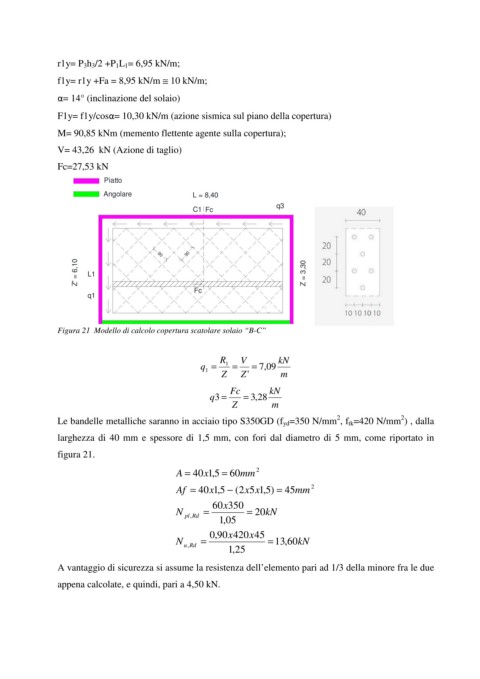

Page 77 - Master Magazine 7

r1y= P 3h 3/2 +P 1L 1= 6,95 kN/m;

f1y= r1y +Fa = 8,95 kN/m ≅ 10 kN/m;
α= 14° (inclinazione del solaio)

F1y= f1y/cosα= 10,30 kN/m (azione sismica sul piano della copertura)

M= 90,85 kNm (memento flettente agente sulla copertura);
V= 43,26 kN (Azione di taglio)

Fc=27,53 kN

Piatto
Angolare L = 8,40
q3
C1 Fc

90
90
Z' = 6,10 L1 Z = 3,30

Fc
q1

Figura 21 Modello di calcolo copertura scatolare solaio “B-C”

R V kN
q = 1 = = , 7 09
1
Z Z' m
Fc kN
q3 = = , 3 28
Z m
2
2
Le bandelle metalliche saranno in acciaio tipo S350GD (f yd=350 N/mm , f tk=420 N/mm ) , dalla
larghezza di 40 mm e spessore di 1,5 mm, con fori dal diametro di 5 mm, come riportato in

figura 21.
A 40 x 5,1 = 60 mm 2
=
Af = 40 x 5,1 − 2 ( x5 x 5,1 ) = 45 mm 2
60 x350
N pl, Rd = = 20 kN
, 1 05
, 0 90 x420 x45
N = = 13 , 60 kN
u, Rd
, 1 25
A vantaggio di sicurezza si assume la resistenza dell’elemento pari ad 1/3 della minore fra le due

appena calcolate, e quindi, pari a 4,50 kN.
