3 f md ,S
S min ≥ ⋅ φ 2 = , 2 12mm < 10mm
4 f
yd
Tsd N
f md ,S = = , 0 27
A capochiave mm 2

A capochiave = 7850mm 2

In definitiva il minimo valore della resistenza offerta dal capochiave è pari a 2,79 kN, maggiore
di quella calcolata derivante dall’effetto dell’azione simica, pari a 2,12 kN, verifiche

ampiamente soddisfatte.

4.4 Verifiche del solaio cella muraria “B”-“C”
L’intervento consiste nella totale sostituzione delle travi lignee, nell’esecuzione di nuovi cordoli

in muratura armata che, uniti ad un impalcato realizzato con tavolato da 3 cm e bandelle

metalliche inchiodate a quest’ultimo, realizzeranno una copertura a comportamento scatolare.

4.4.1 Verifica comportamento scatolare copertura cella “B-C”
Si riportano le verifiche effettuate per poter considerare la copertura in esame a comportamento

scatolare, per le formule di calcolo si rimanda ai paragrafo precedenti.

Si considera uno spessore medio della muratura di 40 cm, inoltre, a vantaggio di sicurezza, per
il calcolo dell’azione sismica si è considerato l’incidenza dei nuovi cordoli in muratura armata,

2
in totale il peso proprio della copertura soggetto ad azione sismica sarà pari a 2,25 kN/m .

l12 = 6,20 P1

g1
Fa
h3 = 5,20 r1y

F1y P3 P3 x h3
α 2
f1y

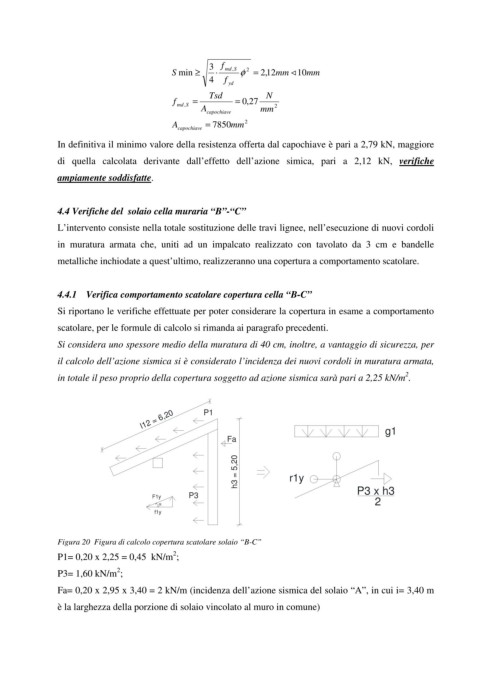

Figura 20 Figura di calcolo copertura scatolare solaio “B-C”
2
P1= 0,20 x 2,25 = 0,45 kN/m ;
2
P3= 1,60 kN/m ;
Fa= 0,20 x 2,95 x 3,40 = 2 kN/m (incidenza dell’azione sismica del solaio “A”, in cui i= 3,40 m
è la larghezza della porzione di solaio vincolato al muro in comune)
