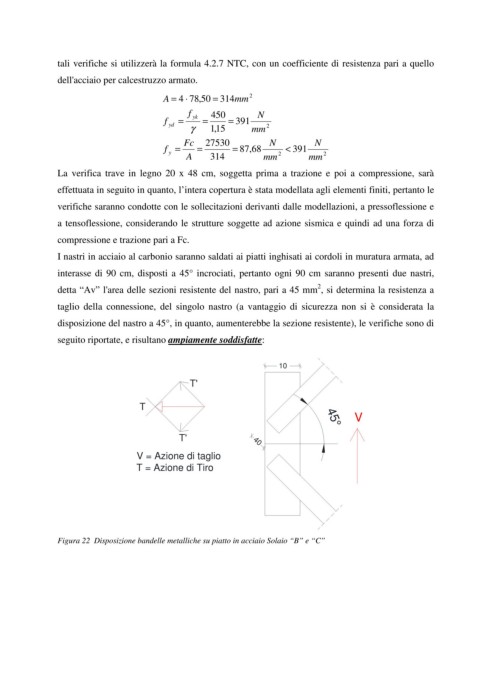

tali verifiche si utilizzerà la formula 4.2.7 NTC, con un coefficiente di resistenza pari a quello

dell'acciaio per calcestruzzo armato.

A = 4 ⋅ 78 , 50 = 314mm 2
f 450 N
f = yk = = 391
yd 2
γ , 1 15 mm
Fc 27530 N N
f = = = 87 , 68 < 391
y 2 2
A 314 mm mm
La verifica trave in legno 20 x 48 cm, soggetta prima a trazione e poi a compressione, sarà
effettuata in seguito in quanto, l’intera copertura è stata modellata agli elementi finiti, pertanto le

verifiche saranno condotte con le sollecitazioni derivanti dalle modellazioni, a pressoflessione e

a tensoflessione, considerando le strutture soggette ad azione sismica e quindi ad una forza di
compressione e trazione pari a Fc.

I nastri in acciaio al carbonio saranno saldati ai piatti inghisati ai cordoli in muratura armata, ad

interasse di 90 cm, disposti a 45° incrociati, pertanto ogni 90 cm saranno presenti due nastri,
2
detta “Av” l'area delle sezioni resistente del nastro, pari a 45 mm , si determina la resistenza a
taglio della connessione, del singolo nastro (a vantaggio di sicurezza non si è considerata la
disposizione del nastro a 45°, in quanto, aumenterebbe la sezione resistente), le verifiche sono di

seguito riportate, e risultano ampiamente soddisfatte:

10

T'

T
V
45°
T' 40

V = Azione di taglio
T = Azione di Tiro

Figura 22 Disposizione bandelle metalliche su piatto in acciaio Solaio “B” e “C”
