L’azione di calcolo, ovvero di trazione per il tirante, dipende dall’azione sismica nella direzione

del dello stesso, in riferimento alla figura 16, questa vale, posto “i”, l’interasse delle travi:
F = Tsd = 2 ⋅ P1⋅ L ⋅ i = 2 , 0 ⋅ 60 , 3 ⋅ 20 , 0 ⋅ 55 = , 2 112 kN
12
La resistenza massima di un tirante dipende dalle resistenze del tirante “T t”, dalle resistenze delle

murature “T m” e dalle resistenze del capochiave “T c”, la resistenza del sistema è il minimo di
questi valori, si considera uno spessore minimo della muratura, a vantaggio di sicurezza pari a 30

cm, ed un coefficiente parziale per il materiale (muratura), in presenza di azioni sismiche pari a
2. Le massime resistenze del tirante è data dalla formula 4.2.7 delle NTC, ovvero:

f yd A t 450 ⋅ 113
T = = = 48 kN
t
γ M 0 , 1 05
La massima trazione applicata al tirante per effetto delle resistenze della muratura T m è dato dal

minimo di due contributi, quello delle resistenze a trazione della muratura (T m,a) e quello delle
resistenze a taglio (T m,t). Lo sforzo di trazione T m,a del tirante genera sulla muratura, attraverso il

capochiave uno strato di tensione che tende a far staccare una porzione di muratura di forma

troncoconica con inclinazione pari a 45%.

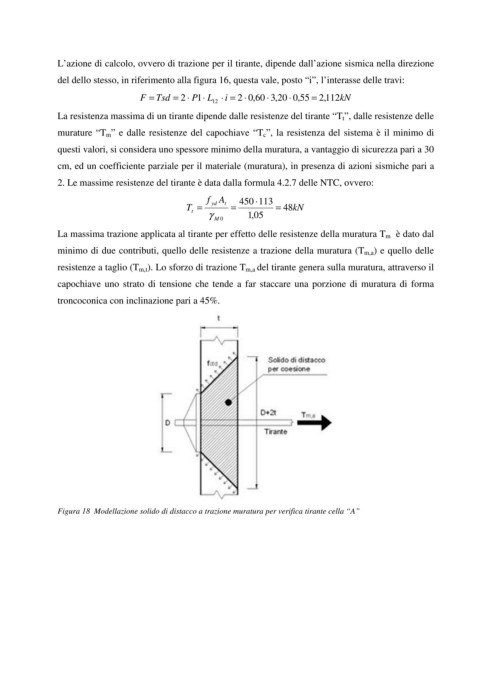

Figura 18 Modellazione solido di distacco a trazione muratura per verifica tirante cella “A”
