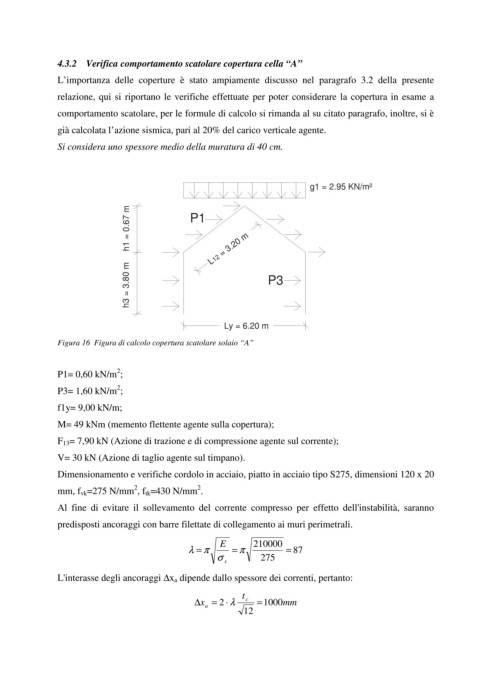

4.3.2 Verifica comportamento scatolare copertura cella “A”

L’importanza delle coperture è stato ampiamente discusso nel paragrafo 3.2 della presente
relazione, qui si riportano le verifiche effettuate per poter considerare la copertura in esame a

comportamento scatolare, per le formule di calcolo si rimanda al su citato paragrafo, inoltre, si è
già calcolata l’azione sismica, pari al 20% del carico verticale agente.

Si considera uno spessore medio della muratura di 40 cm.

g1 = 2.95 KN/m²

h1 = 0.67 m P1 L12 = 3.20 m

h3 = 3.80 m P3

Ly = 6.20 m

Figura 16 Figura di calcolo copertura scatolare solaio “A”

2
P1= 0,60 kN/m ;
2
P3= 1,60 kN/m ;
f1y= 9,00 kN/m;

M= 49 kNm (memento flettente agente sulla copertura);

F 13= 7,90 kN (Azione di trazione e di compressione agente sul corrente);
V= 30 kN (Azione di taglio agente sul timpano).

Dimensionamento e verifiche cordolo in acciaio, piatto in acciaio tipo S275, dimensioni 120 x 20
2
2
mm, f vk=275 N/mm , f tk=430 N/mm .
Al fine di evitare il sollevamento del corrente compresso per effetto dell'instabilità, saranno
predisposti ancoraggi con barre filettate di collegamento ai muri perimetrali.

E 210000
λ = π = π = 87
σ 275
s
L'interasse degli ancoraggi ∆x a dipende dallo spessore dei correnti, pertanto:

t
∆ x = 2 ⋅ λ c = 1000 mm
a
12
