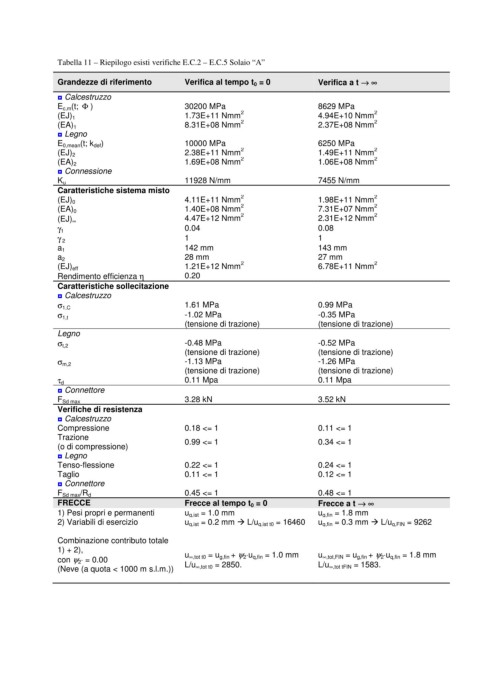

Tabella 11 – Riepilogo esisti verifiche E.C.2 – E.C.5 Solaio “A”

Grandezze di riferimento Verifica al tempo t 0 = 0 Verifica a t → ∞
◘ Calcestruzzo
E c,m (t; Φ ) 30200 MPa 8629 MPa
2 2
(EJ) 1 1.73E+11 Nmm 4.94E+10 Nmm
2
2
(EA) 1 8.31E+08 Nmm 2.37E+08 Nmm
◘ Legno
E 0,mean (t; k def ) 10000 MPa 6250 MPa
2 2
(EJ) 2 2.38E+11 Nmm 1.49E+11 Nmm
2
2
(EA) 2 1.69E+08 Nmm 1.06E+08 Nmm
◘ Connessione
K u 11928 N/mm 7455 N/mm
Caratteristiche sistema misto
2
2
(EJ) 0 4.11E+11 Nmm 1.98E+11 Nmm
2 2
(EA) 0 1.40E+08 Nmm 7.31E+07 Nmm
2
2
4.47E+12 Nmm 2.31E+12 Nmm
(EJ) ∞
γ 1 0.04 0.08
1 1
γ 2
142 mm 143 mm
a 1
28 mm 27 mm
a 2
2
2
1.21E+12 Nmm 6.78E+11 Nmm
(EJ) eff
Rendimento efficienza η 0.20
Caratteristiche sollecitazione
◘ Calcestruzzo
1.61 MPa 0.99 MPa
σ 1,C
σ 1,t -1.02 MPa -0.35 MPa
(tensione di trazione) (tensione di trazione)
Legno
σ t,2 -0.48 MPa -0.52 MPa
(tensione di trazione) (tensione di trazione)
σ m,2 -1.13 MPa -1.26 MPa
(tensione di trazione) (tensione di trazione)
τ d 0.11 Mpa 0.11 Mpa
◘ Connettore
F Sd max 3.28 kN 3.52 kN
Verifiche di resistenza
◘ Calcestruzzo
Compressione 0.18 <= 1 0.11 <= 1
Trazione 0.99 <= 1 0.34 <= 1
(o di compressione)
◘ Legno
Tenso-flessione 0.22 <= 1 0.24 <= 1
Taglio 0.11 <= 1 0.12 <= 1
◘ Connettore
F Sd max /R d 0.45 <= 1 0.48 <= 1
FRECCE Frecce al tempo t 0 = 0 Frecce a t → ∞
1) Pesi propri e permanenti u g,ist = 1.0 mm u g,fin = 1.8 mm
2) Variabili di esercizio u q,ist = 0.2 mm L/u q,ist t0 = 16460 u q,fin = 0.3 mm L/u q,FIN = 9262

Combinazione contributo totale
1) + 2), u ∞,tot t0 = u g,fin + ψ 2 ⋅u q,fin = 1.0 mm u ∞,tot,FIN = u g,fin + ψ 2 ⋅u q,fin = 1.8 mm
con ψ 2 ⋅ = 0.00 L/u ∞,tot t0 = 2850. L/u ∞,tot tFIN = 1583.
(Neve (a quota < 1000 m s.l.m.))
