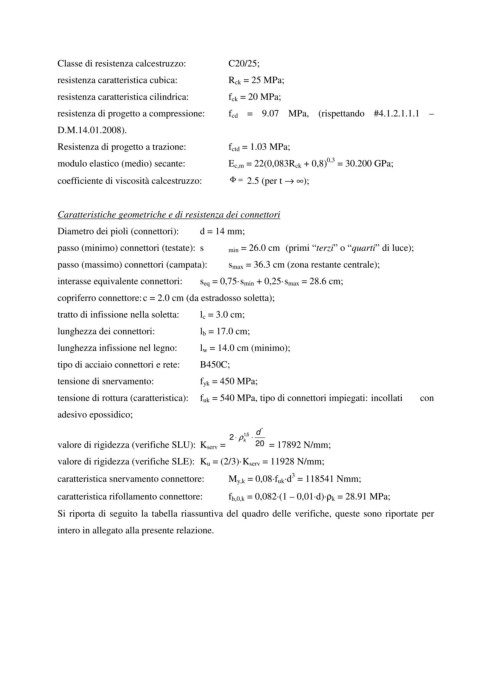

Classe di resistenza calcestruzzo: C20/25;

resistenza caratteristica cubica: R ck = 25 MPa;
resistenza caratteristica cilindrica: f ck = 20 MPa;

resistenza di progetto a compressione: f cd = 9.07 MPa, (rispettando #4.1.2.1.1.1 –
D.M.14.01.2008).

Resistenza di progetto a trazione: f ctd = 1.03 MPa;
0,3
modulo elastico (medio) secante: E c,m = 22(0,083R ck + 0,8) = 30.200 GPa;
coefficiente di viscosità calcestruzzo: Φ = 2.5 (per t → ∞);

Caratteristiche geometriche e di resistenza dei connettori

Diametro dei pioli (connettori): d = 14 mm;

passo (minimo) connettori (testate): s min = 26.0 cm (primi “terzi” o “quarti” di luce);
passo (massimo) connettori (campata): s max = 36.3 cm (zona restante centrale);

interasse equivalente connettori: s eq = 0,75·s min + 0,25·s max = 28.6 cm;
copriferro connettore: c = 2.0 cm (da estradosso soletta);

tratto di infissione nella soletta: l c = 3.0 cm;
lunghezza dei connettori: l b = 17.0 cm;

lunghezza infissione nel legno: l w = 14.0 cm (minimo);

tipo di acciaio connettori e rete: B450C;
tensione di snervamento: f yk = 450 MPa;

tensione di rottura (caratteristica): f uk = 540 MPa, tipo di connettori impiegati: incollati con
adesivo epossidico;

1,5 d *
2 ρ ⋅
⋅
valore di rigidezza (verifiche SLU): K serv = k 20 = 17892 N/mm;
valore di rigidezza (verifiche SLE): K u = (2/3)·K serv = 11928 N/mm;
3
caratteristica snervamento connettore: M y,k = 0,08⋅f uk⋅d = 118541 Nmm;
caratteristica rifollamento connettore: f h,0,k = 0,082⋅(1 – 0,01⋅d)⋅ρ k = 28.91 MPa;

Si riporta di seguito la tabella riassuntiva del quadro delle verifiche, queste sono riportate per
intero in allegato alla presente relazione.
