altezza della trave lignea: H = 13.0 cm;

larghezza trave lignea: = 13.0 cm;
3
modulo di resistenza a flessione: W y-y = 366167 mm ;
spessore soletta in calcestruzzo: s = 5.0 cm;
spessore tavolato (ed isolamento): t = 8.0 cm; (“gap”);

limite sulla freccia a t → ∞: L/u ∞,tot tFIN = 200 (con carichi complessivi);

connettore
diametro φ Armatura rete

s
t

H

i

b

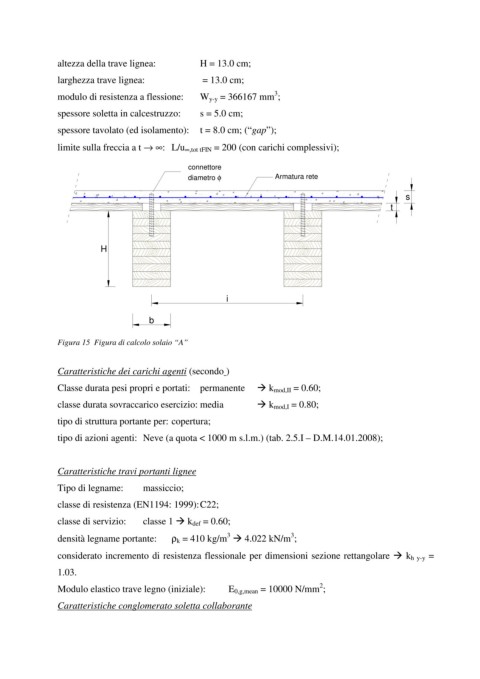

Figura 15 Figura di calcolo solaio “A”

Caratteristiche dei carichi agenti (secondo )
Classe durata pesi propri e portati: permanente k mod,II = 0.60;

classe durata sovraccarico esercizio: media k mod,I = 0.80;
tipo di struttura portante per: copertura;

tipo di azioni agenti: Neve (a quota < 1000 m s.l.m.) (tab. 2.5.I – D.M.14.01.2008);

Caratteristiche travi portanti lignee

Tipo di legname: massiccio;
classe di resistenza (EN1194: 1999): C22;

classe di servizio: classe 1 k def = 0.60;
3
3
densità legname portante: ρ k = 410 kg/m 4.022 kN/m ;
considerato incremento di resistenza flessionale per dimensioni sezione rettangolare k h y-y =

1.03.
2
Modulo elastico trave legno (iniziale): E 0,g,mean = 10000 N/mm ;
Caratteristiche conglomerato soletta collaborante
