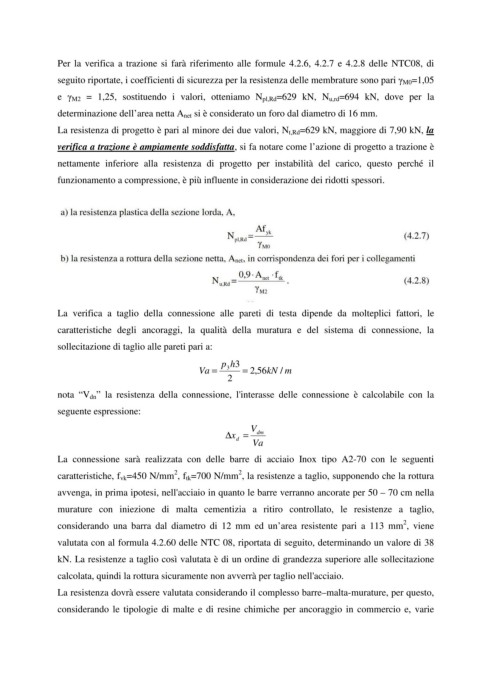

Per la verifica  a trazione si farà riferimento alle formule 4.2.6, 4.2.7 e 4.2.8 delle NTC08, di

               seguito riportate, i coefficienti di sicurezza per la resistenza delle membrature sono pari γ M0=1,05
               e  γ M2  =  1,25,  sostituendo  i  valori,  otteniamo  N pl,Rd=629  kN,  N u,rd=694  kN,  dove  per  la

               determinazione dell’area netta A net si è considerato un foro dal diametro di 16 mm.

               La resistenza di progetto è pari al minore dei due valori, N t,Rd=629 kN, maggiore di 7,90 kN, la
               verifica a trazione è ampiamente soddisfatta, si fa notare come l’azione di progetto a trazione è
               nettamente  inferiore  alla  resistenza  di  progetto  per  instabilità  del  carico,  questo  perché  il

               funzionamento a compressione, è più influente in considerazione dei ridotti spessori.

















               La  verifica  a  taglio  della  connessione  alle  pareti  di  testa  dipende  da  molteplici  fattori,  le
               caratteristiche  degli  ancoraggi,  la  qualità  della  muratura  e  del  sistema  di  connessione,  la

               sollecitazione di taglio alle pareti pari a:

                                                        p  h3
                                                  Va =   3   =  , 2  56 kN / m
                                                         2
               nota  “V dn”  la  resistenza  della  connessione,  l'interasse  delle  connessione  è  calcolabile  con  la

               seguente espressione:

                                                               V
                                                         ∆ x =   dm
                                                            d
                                                                Va
               La  connessione  sarà  realizzata  con  delle  barre  di  acciaio  Inox  tipo  A2-70  con  le  seguenti

                                            2
                                                            2
               caratteristiche, f vk=450 N/mm , f tk=700 N/mm , la resistenze a taglio, supponendo che la rottura
               avvenga, in prima ipotesi, nell'acciaio in quanto le barre verranno ancorate per 50 – 70 cm nella
               murature  con  iniezione  di  malta  cementizia  a  ritiro  controllato,  le  resistenze  a  taglio,
                                                                                                     2
               considerando  una  barra  dal  diametro  di  12  mm  ed  un’area  resistente  pari  a  113  mm ,  viene
               valutata con al formula 4.2.60 delle NTC 08, riportata di seguito, determinando un valore di 38

               kN. La resistenze a taglio così valutata è di un ordine di grandezza superiore alle sollecitazione
               calcolata, quindi la rottura sicuramente non avverrà per taglio nell'acciaio.

               La resistenza dovrà essere valutata considerando il complesso barre–malta-murature, per questo,

               considerando le tipologie di malte e di resine chimiche per ancoraggio in commercio e, varie
