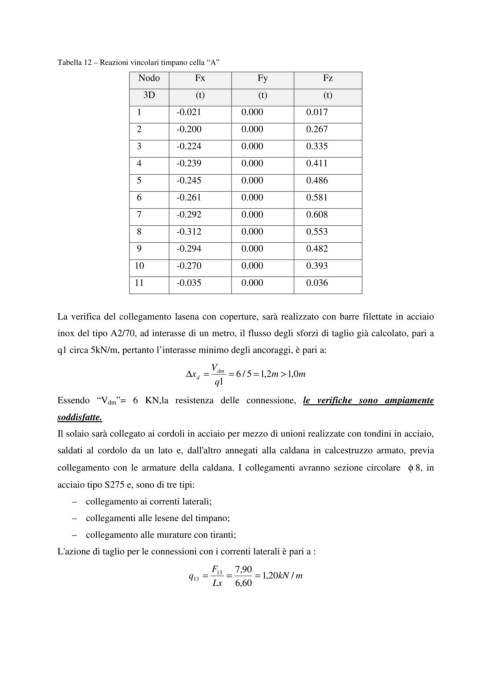

Tabella 12 – Reazioni vincolari timpano cella “A”
Nodo Fx Fy Fz

3D (t) (t) (t)
1 -0.021 0.000 0.017

2 -0.200 0.000 0.267

3 -0.224 0.000 0.335
4 -0.239 0.000 0.411

5 -0.245 0.000 0.486

6 -0.261 0.000 0.581
7 -0.292 0.000 0.608

8 -0.312 0.000 0.553

9 -0.294 0.000 0.482
10 -0.270 0.000 0.393

11 -0.035 0.000 0.036

La verifica del collegamento lasena con coperture, sarà realizzato con barre filettate in acciaio

inox del tipo A2/70, ad interasse di un metro, il flusso degli sforzi di taglio già calcolato, pari a
q1 circa 5kN/m, pertanto l’interasse minimo degli ancoraggi, è pari a:

V
>
∆ x = dm = 5 / 6 = 2 , 1 m 1 0 , m
d
q1
Essendo “V dm”= 6 KN,la resistenza delle connessione, le verifiche sono ampiamente
soddisfatte.
Il solaio sarà collegato ai cordoli in acciaio per mezzo di unioni realizzate con tondini in acciaio,

saldati al cordolo da un lato e, dall'altro annegati alla caldana in calcestruzzo armato, previa

collegamento con le armature della caldana. I collegamenti avranno sezione circolare φ 8, in
acciaio tipo S275 e, sono di tre tipi:

– collegamento ai correnti laterali;

– collegamenti alle lesene del timpano;
– collegamento alle murature con tiranti;

L'azione di taglio per le connessioni con i correnti laterali è pari a :

F , 7 90
q = 13 = = , 1 20 kN / m
13
Lx , 6 60
