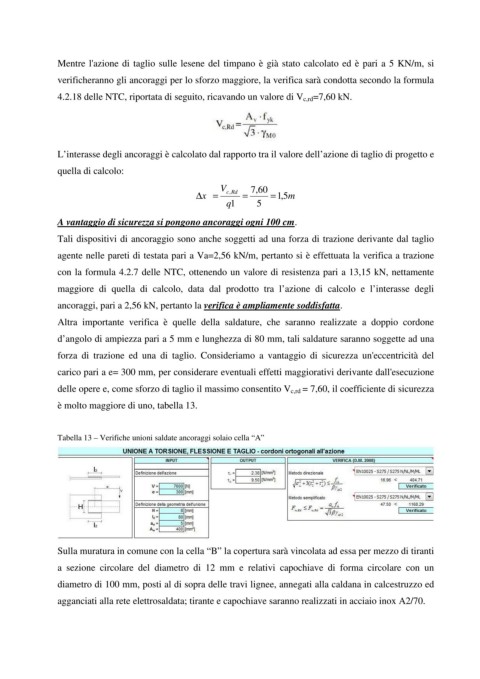

Mentre l'azione di taglio sulle lesene del timpano è già stato calcolato ed è pari a 5 KN/m, si

verificheranno gli ancoraggi per lo sforzo maggiore, la verifica sarà condotta secondo la formula
4.2.18 delle NTC, riportata di seguito, ricavando un valore di V c,rd=7,60 kN.

L’interasse degli ancoraggi è calcolato dal rapporto tra il valore dell’azione di taglio di progetto e

quella di calcolo:

V , 7 60
∆ x = c, Rd = = 5 , 1 m
q1 5

A vantaggio di sicurezza si pongono ancoraggi ogni 100 cm.
Tali dispositivi di ancoraggio sono anche soggetti ad una forza di trazione derivante dal taglio

agente nelle pareti di testata pari a Va=2,56 kN/m, pertanto si è effettuata la verifica a trazione
con la formula 4.2.7 delle NTC, ottenendo un valore di resistenza pari a 13,15 kN, nettamente

maggiore di quella di calcolo, data dal prodotto tra l’azione di calcolo e l’interasse degli
ancoraggi, pari a 2,56 kN, pertanto la verifica è ampliamente soddisfatta.

Altra importante verifica è quelle della saldature, che saranno realizzate a doppio cordone

d’angolo di ampiezza pari a 5 mm e lunghezza di 80 mm, tali saldature saranno soggette ad una
forza di trazione ed una di taglio. Consideriamo a vantaggio di sicurezza un'eccentricità del

carico pari a e= 300 mm, per considerare eventuali effetti maggiorativi derivante dall'esecuzione
delle opere e, come sforzo di taglio il massimo consentito V c,rd = 7,60, il coefficiente di sicurezza

è molto maggiore di uno, tabella 13.

Tabella 13 – Verifiche unioni saldate ancoraggi solaio cella “A”

Sulla muratura in comune con la cella “B” la copertura sarà vincolata ad essa per mezzo di tiranti
a sezione circolare del diametro di 12 mm e relativi capochiave di forma circolare con un

diametro di 100 mm, posti al di sopra delle travi lignee, annegati alla caldana in calcestruzzo ed
agganciati alla rete elettrosaldata; tirante e capochiave saranno realizzati in acciaio inox A2/70.
