Page 65 - Master Magazine 7

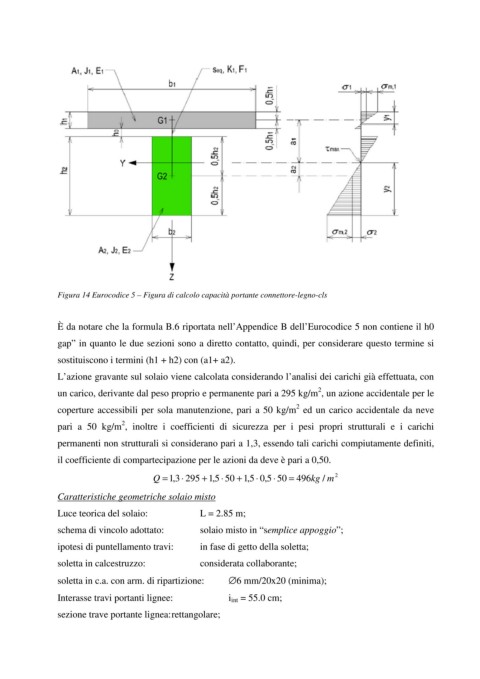

Figura 14 Eurocodice 5 – Figura di calcolo capacità portante connettore-legno-cls

È da notare che la formula B.6 riportata nell’Appendice B dell’Eurocodice 5 non contiene il h0
gap” in quanto le due sezioni sono a diretto contatto, quindi, per considerare questo termine si

sostituiscono i termini (h1 + h2) con (a1+ a2).

L’azione gravante sul solaio viene calcolata considerando l’analisi dei carichi già effettuata, con
2
un carico, derivante dal peso proprio e permanente pari a 295 kg/m , un azione accidentale per le
2
coperture accessibili per sola manutenzione, pari a 50 kg/m ed un carico accidentale da neve
2
pari a 50 kg/m , inoltre i coefficienti di sicurezza per i pesi propri strutturali e i carichi
permanenti non strutturali si considerano pari a 1,3, essendo tali carichi compiutamente definiti,
il coefficiente di compartecipazione per le azioni da deve è pari a 0,50.

2
Q = 3 , 1 ⋅ 295 + 5 , 1 ⋅ 50 + 5 , 1 ⋅ 5 , 0 ⋅ 50 = 496kg / m
Caratteristiche geometriche solaio misto

Luce teorica del solaio: L = 2.85 m;
schema di vincolo adottato: solaio misto in “semplice appoggio”;

ipotesi di puntellamento travi: in fase di getto della soletta;
soletta in calcestruzzo: considerata collaborante;

soletta in c.a. con arm. di ripartizione: ∅6 mm/20x20 (minima);

Interasse travi portanti lignee: i int = 55.0 cm;
sezione trave portante lignea: rettangolare;
