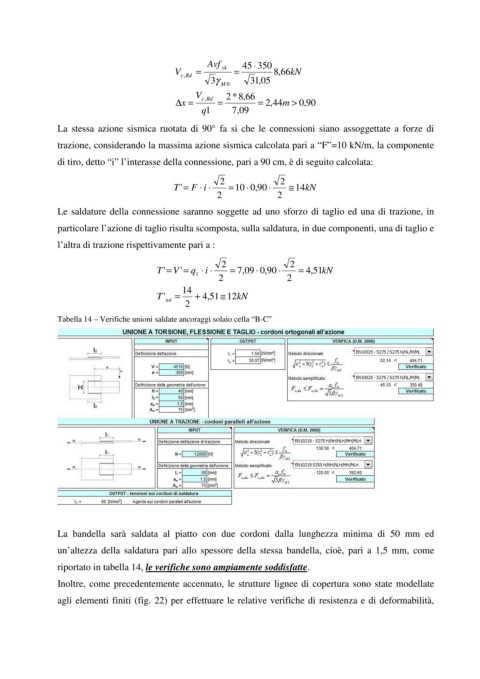

Avf 45 ⋅ 350
V = yk = , 8 66kN
c ,Rd
3γ , 1 3 05
M 0
V c ,Rd 2 * , 8 66
∆x = = = , 2 44 > , 0 90
m
1 q , 7 09
La stessa azione sismica ruotata di 90° fa si che le connessioni siano assoggettate a forze di

trazione, considerando la massima azione sismica calcolata pari a “F”=10 kN/m, la componente
di tiro, detto “i” l’interasse della connessione, pari a 90 cm, è di seguito calcolata:

2 2
T'= F ⋅ i ⋅ = 10 , 0 ⋅ 90 ⋅ ≅ 14 kN
2 2

Le saldature della connessione saranno soggette ad uno sforzo di taglio ed una di trazione, in
particolare l’azione di taglio risulta scomposta, sulla saldatura, in due componenti, una di taglio e

l’altra di trazione rispettivamente pari a :

2 2
T'= V'= q ⋅ i ⋅ = , 7 09 , 0 ⋅ 90 ⋅ = , 4 51 kN
1
2 2
14
T' = + , 4 51≅ 12 kN
tot
2
Tabella 14 – Verifiche unioni saldate ancoraggi solaio cella “B-C”

La bandella sarà saldata al piatto con due cordoni dalla lunghezza minima di 50 mm ed
un’altezza della saldatura pari allo spessore della stessa bandella, cioè, pari a 1,5 mm, come

riportato in tabella 14, le verifiche sono ampiamente soddisfatte.

Inoltre, come precedentemente accennato, le strutture lignee di copertura sono state modellate
agli elementi finiti (fig. 22) per effettuare le relative verifiche di resistenza e di deformabilità,
