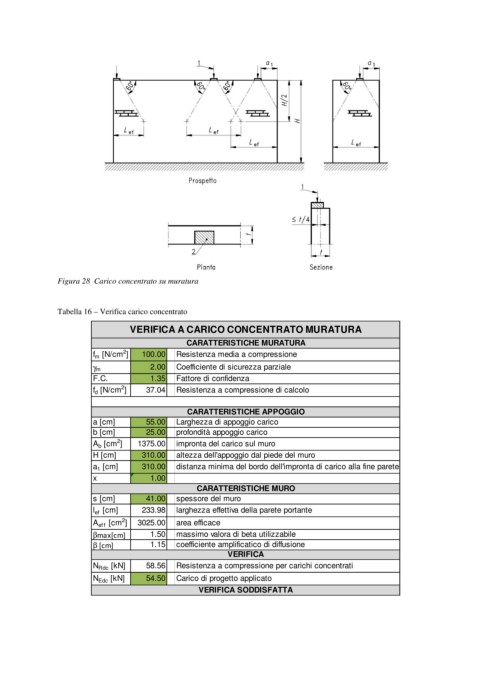

Figura 28 Carico concentrato su muratura

Tabella 16 – Verifica carico concentrato

VERIFICA A CARICO CONCENTRATO MURATURA

CARATTERISTICHE MURATURA
2
f m [N/cm ] 100.00 Resistenza media a compressione
2.00 Coefficiente di sicurezza parziale
γ m
F.C. 1.35 Fattore di confidenza
2
f d [N/cm ] 37.04 Resistenza a compressione di calcolo
CARATTERISTICHE APPOGGIO
a [cm] 55.00 Larghezza di appoggio carico
b [cm] 25.00 profondità appoggio carico
2
A b [cm ] 1375.00 impronta del carico sul muro
H [cm] 310.00 altezza dell'appoggio dal piede del muro
a [cm] 310.00 distanza minima del bordo dell'impronta di carico alla fine parete
1
x 1.00
CARATTERISTICHE MURO
s [cm] 41.00 spessore del muro
l [cm] 233.98 larghezza effettiva della parete portante
ef
2
A ef f [cm ] 3025.00 area efficace
βmax[cm] 1.50 massimo valora di beta utilizzabile
β [cm] 1.15 coefficiente amplificatico di diffusione
VERIFICA
N Rdc [kN] 58.56 Resistenza a compressione per carichi concentrati
N Edc [kN] 54.50 Carico di progetto applicato
VERIFICA SODDISFATTA
