dovranno essere ulteriormente ridotte per effetto del coefficiente K mod = 0,80 e del coefficiente

parziale per i materiali, nel caso delle unione pari a 1,50.

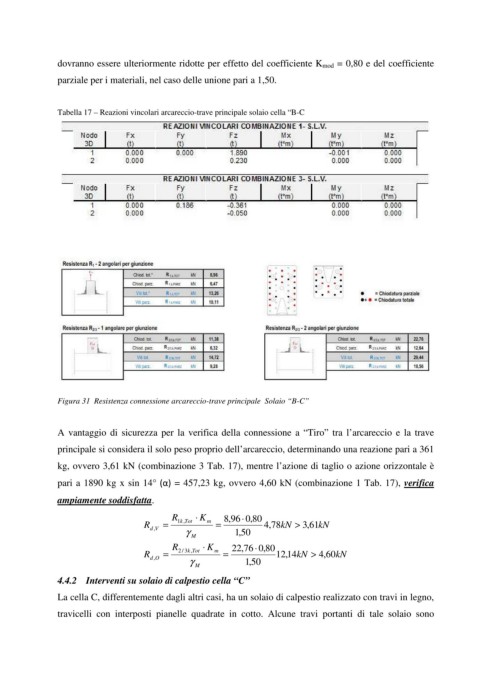

Tabella 17 – Reazioni vincolari arcareccio-trave principale solaio cella “B-C

Figura 31 Resistenza connessione arcareccio-trave principale Solaio “B-C”

A vantaggio di sicurezza per la verifica della connessione a “Tiro” tra l’arcareccio e la trave

principale si considera il solo peso proprio dell’arcareccio, determinando una reazione pari a 361
kg, ovvero 3,61 kN (combinazione 3 Tab. 17), mentre l’azione di taglio o azione orizzontale è

pari a 1890 kg x sin 14° (α) = 457,23 kg, ovvero 4,60 kN (combinazione 1 Tab. 17), verifica

ampiamente soddisfatta.

R ⋅ K , 8 96 , 0 ⋅ 80
R = 1 k, Tot m = , 4 78 kN > , 3 61 kN
d V ,
γ , 1 50
M
R 3 / 2 k, ⋅ K 22 , 76 , 0 ⋅ 80
R = Tot m = 12 , 14 kN > , 4 60 kN
d O ,
γ , 1 50
M
4.4.2 Interventi su solaio di calpestio cella “C”
La cella C, differentemente dagli altri casi, ha un solaio di calpestio realizzato con travi in legno,
travicelli con interposti pianelle quadrate in cotto. Alcune travi portanti di tale solaio sono
