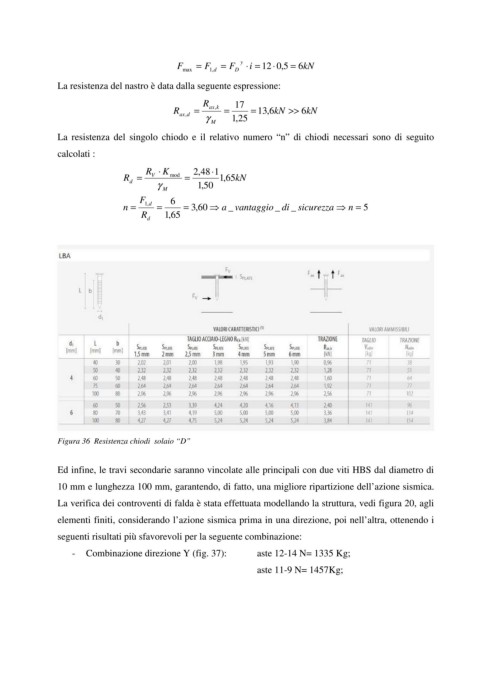

Page 96 - Master Magazine 7
P. 96
=
F max = F d , 1 = F D y ⋅ i 12⋅ 5 , 0 = 6 kN
La resistenza del nastro è data dalla seguente espressione:
R 17
R = ax, k = = 13 6 , kN >> 6 kN
ax,
d
γ , 1 25
M
La resistenza del singolo chiodo e il relativo numero “n” di chiodi necessari sono di seguito
calcolati :
R ⋅ K , 2 48 1 ⋅
R = V mod = , 1 65kN
d
γ , 1 50
M
F 6
n = , 1 d = = , 3 60 ⇒ a _ vantaggio _ di _ sicurezza ⇒ n = 5
R , 1 65
d
Figura 36 Resistenza chiodi solaio “D”
Ed infine, le travi secondarie saranno vincolate alle principali con due viti HBS dal diametro di
10 mm e lunghezza 100 mm, garantendo, di fatto, una migliore ripartizione dell’azione sismica.
La verifica dei controventi di falda è stata effettuata modellando la struttura, vedi figura 20, agli
elementi finiti, considerando l’azione sismica prima in una direzione, poi nell’altra, ottenendo i
seguenti risultati più sfavorevoli per la seguente combinazione:
- Combinazione direzione Y (fig. 37): aste 12-14 N= 1335 Kg;
aste 11-9 N= 1457Kg;
