3 f md ,S
S min ≥ ⋅ φ 2 = , 2 12mm < 25mm
4 f
yd
Tsd N
f = = , 0 27
md ,S 2
A mm
capochiave
A = 7850mm 2
capochiave
In definitiva il minimo valore della resistenza offerta dal capochiave è pari a 9,22 kN, la
resistenza di calcolo è data dalle azioni vincolari, considerando lo schema di calcolo in figura 41,
la maggiore delle due è pari a 8,76 kN, minore dell’azione resistente, verifiche ampiamente
soddisfatte.

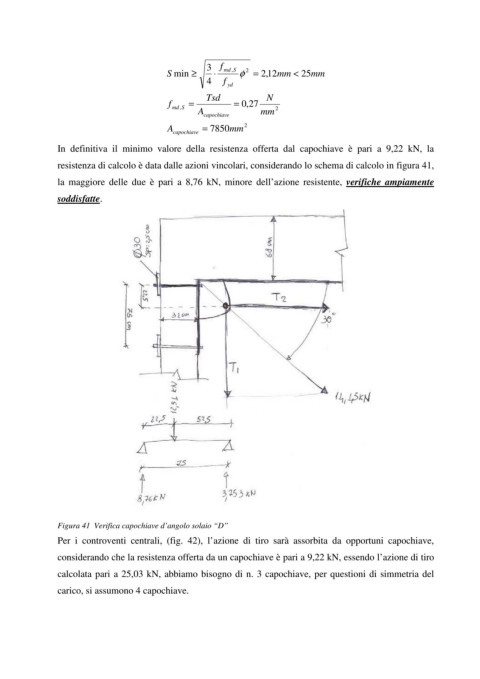

Figura 41 Verifica capochiave d’angolo solaio “D”
Per i controventi centrali, (fig. 42), l’azione di tiro sarà assorbita da opportuni capochiave,
considerando che la resistenza offerta da un capochiave è pari a 9,22 kN, essendo l’azione di tiro
calcolata pari a 25,03 kN, abbiamo bisogno di n. 3 capochiave, per questioni di simmetria del
carico, si assumono 4 capochiave.
