r iy = (P 1 x l 12) + (P 1 x l 12) + (P 3 x h 3) / 2 + (P 3 x h 3) / 2 = 2 x (P1 x l 12) + (P 1 x h 3) = - F1y
Equilibrio traslazionale verticale:
riz = -g1
Equilibrio rotazione nodo 2:
na = (P x l 12 x h 1 + P 3 x h 3 x h 1) / Ly -(g 1 x l 12) / 2.
r1z
z
g1
y
g1
r1y F1y = - r1y
3 3
P1
h1
L12
4 2 4 2
A
P3 h3
5 1 5 1
Ly
g1
r1z
r1y
3
P1
h1
4 2
na na
P3 x h3 P3 x h3
2 2

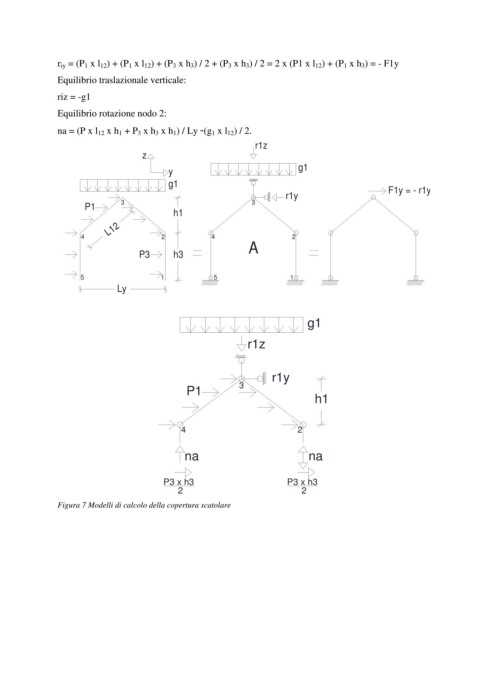

Figura 7 Modelli di calcolo della copertura scatolare
