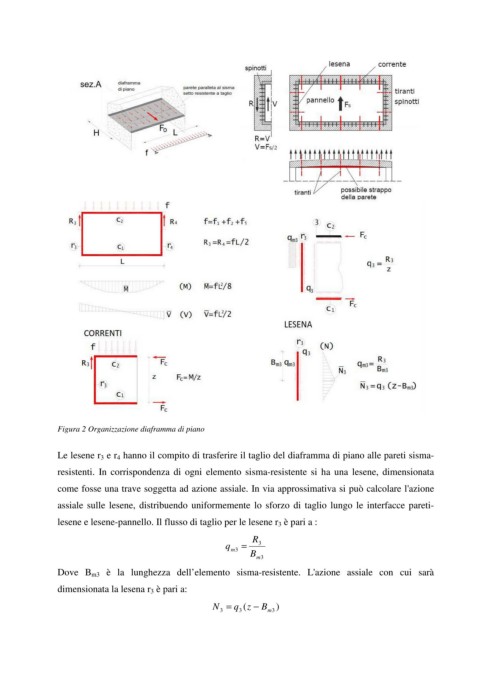

Figura 2 Organizzazione diaframma di piano

               Le lesene r 3 e r 4 hanno il compito di trasferire il taglio del diaframma di piano alle pareti sisma-
               resistenti.  In  corrispondenza  di  ogni  elemento  sisma-resistente  si  ha  una  lesene,  dimensionata

               come fosse una trave soggetta ad azione assiale. In via approssimativa si può calcolare l'azione

               assiale sulle lesene, distribuendo uniformemente lo sforzo di taglio lungo le interfacce pareti-
               lesene e lesene-pannello. Il flusso di taglio per le lesene r 3 è pari a :

                                                                R
                                                         q   =   3
                                                          m 3
                                                               B
                                                                 m 3
               Dove  B m3  è  la  lunghezza  dell’elemento  sisma-resistente.  L'azione  assiale  con  cui  sarà
               dimensionata la lesena r 3 è pari a:

                                                      N =  q 3  (z −  B m 3 )
                                                        3
