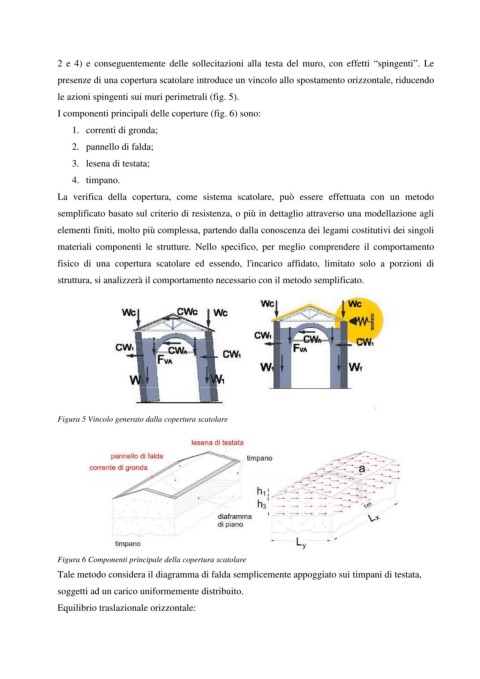

2 e 4) e conseguentemente delle sollecitazioni alla testa del muro, con effetti “spingenti”. Le

presenze di una copertura scatolare introduce un vincolo allo spostamento orizzontale, riducendo
le azioni spingenti sui muri perimetrali (fig. 5).

I componenti principali delle coperture (fig. 6) sono:
1. correnti di gronda;

2. pannello di falda;
3. lesena di testata;

4. timpano.

La verifica della copertura, come sistema scatolare, può essere effettuata con un metodo
semplificato basato sul criterio di resistenza, o più in dettaglio attraverso una modellazione agli

elementi finiti, molto più complessa, partendo dalla conoscenza dei legami costitutivi dei singoli
materiali componenti le strutture. Nello specifico, per meglio comprendere il comportamento

fisico di una copertura scatolare ed essendo, l'incarico affidato, limitato solo a porzioni di
struttura, si analizzerà il comportamento necessario con il metodo semplificato.

Figura 5 Vincolo generato dalla copertura scatolare

Figura 6 Componenti principale della copertura scatolare
Tale metodo considera il diagramma di falda semplicemente appoggiato sui timpani di testata,

soggetti ad un carico uniformemente distribuito.
Equilibrio traslazionale orizzontale:
