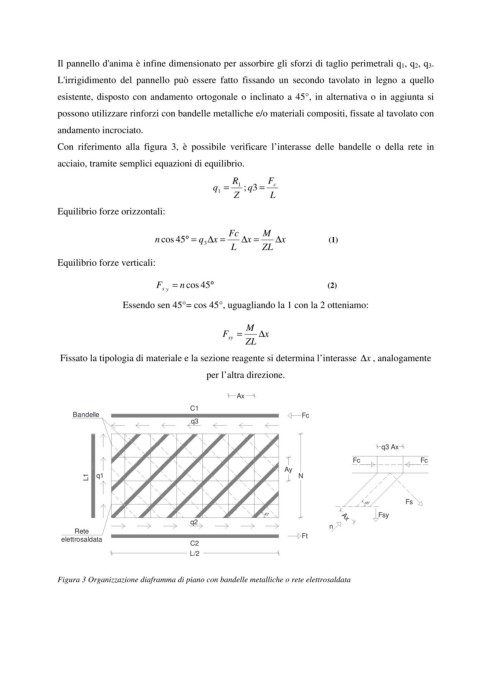

Il pannello d'anima è infine dimensionato per assorbire gli sforzi di taglio perimetrali q 1, q 2, q 3.
L'irrigidimento del pannello può essere fatto fissando un secondo tavolato in legno a quello
esistente, disposto con andamento ortogonale o inclinato a 45°, in alternativa o in aggiunta si
possono utilizzare rinforzi con bandelle metalliche e/o materiali compositi, fissate al tavolato con
andamento incrociato.
Con riferimento alla figura 3, è possibile verificare l’interasse delle bandelle o della rete in
acciaio, tramite semplici equazioni di equilibrio.
R F
3
q = 1 ; q = c
1
Z L
Equilibrio forze orizzontali:
Fc M
n cos 45 ° = q ∆ x = ∆ x = ∆ x (1)
3
L ZL
Equilibrio forze verticali:
n
F = cos 45 ° (2)
s y
Essendo sen 45°= cos 45°, uguagliando la 1 con la 2 otteniamo:
M
F = ∆ x
sy
ZL
Fissato la tipologia di materiale e la sezione reagente si determina l’interasse x , analogamente
∆
per l’altra direzione.
Ax
C1
Bandelle Fc
q3
q3 Ax
Fc Fc
Ay
L1 q1 N
45° Fs
Fsy
45°
Ax
q2
n
Rete
elettrosaldata Ft
C2
L/2
Figura 3 Organizzazione diaframma di piano con bandelle metalliche o rete elettrosaldata
