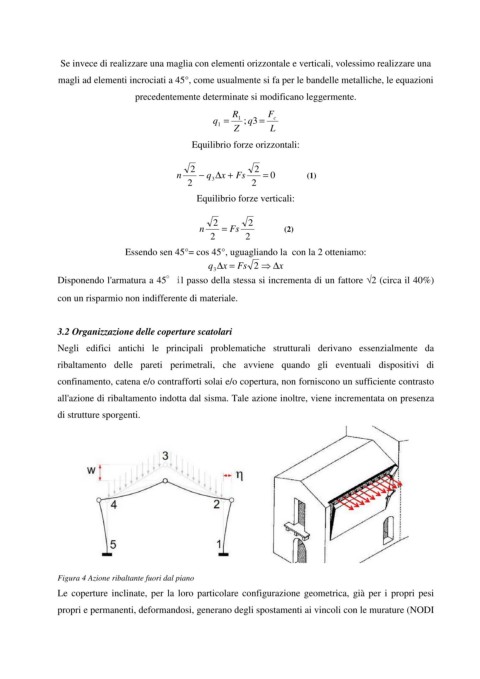

Se invece di realizzare una maglia con elementi orizzontale e verticali, volessimo realizzare una

magli ad elementi incrociati a 45°, come usualmente si fa per le bandelle metalliche, le equazioni
precedentemente determinate si modificano leggermente.

R F
3
q = 1 ; q = c
1
Z L
Equilibrio forze orizzontali:

2 2
n − q ∆x + Fs = 0 (1)
2 3 2

Equilibrio forze verticali:

2 2
n = Fs (2)
2 2
Essendo sen 45°= cos 45°, uguagliando la con la 2 otteniamo:
q ∆ x = Fs 2 ⇒ ∆ x
3
Disponendo l'armatura a 45°il passo della stessa si incrementa di un fattore √2 (circa il 40%)

con un risparmio non indifferente di materiale.

3.2 Organizzazione delle coperture scatolari
Negli edifici antichi le principali problematiche strutturali derivano essenzialmente da

ribaltamento delle pareti perimetrali, che avviene quando gli eventuali dispositivi di
confinamento, catena e/o contrafforti solai e/o copertura, non forniscono un sufficiente contrasto

all'azione di ribaltamento indotta dal sisma. Tale azione inoltre, viene incrementata on presenza
di strutture sporgenti.

Figura 4 Azione ribaltante fuori dal piano
Le coperture inclinate, per la loro particolare configurazione geometrica, già per i propri pesi

propri e permanenti, deformandosi, generano degli spostamenti ai vincoli con le murature (NODI
