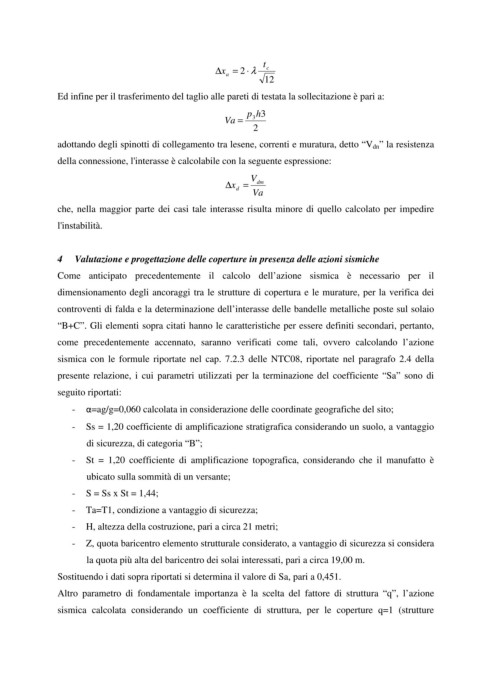

Page 55 - Master Magazine 7
P. 55
t
⋅
∆ x = 2 λ c
a
12
Ed infine per il trasferimento del taglio alle pareti di testata la sollecitazione è pari a:
p h 3
Va = 3
2
adottando degli spinotti di collegamento tra lesene, correnti e muratura, detto “V dn” la resistenza
della connessione, l'interasse è calcolabile con la seguente espressione:
V
∆ x = dm
d
Va
che, nella maggior parte dei casi tale interasse risulta minore di quello calcolato per impedire
l'instabilità.
4 Valutazione e progettazione delle coperture in presenza delle azioni sismiche
Come anticipato precedentemente il calcolo dell’azione sismica è necessario per il
dimensionamento degli ancoraggi tra le strutture di copertura e le murature, per la verifica dei
controventi di falda e la determinazione dell’interasse delle bandelle metalliche poste sul solaio
“B+C”. Gli elementi sopra citati hanno le caratteristiche per essere definiti secondari, pertanto,
come precedentemente accennato, saranno verificati come tali, ovvero calcolando l’azione
sismica con le formule riportate nel cap. 7.2.3 delle NTC08, riportate nel paragrafo 2.4 della
presente relazione, i cui parametri utilizzati per la terminazione del coefficiente “Sa” sono di
seguito riportati:
- α=ag/g=0,060 calcolata in considerazione delle coordinate geografiche del sito;
- Ss = 1,20 coefficiente di amplificazione stratigrafica considerando un suolo, a vantaggio
di sicurezza, di categoria “B”;
- St = 1,20 coefficiente di amplificazione topografica, considerando che il manufatto è
ubicato sulla sommità di un versante;
- S = Ss x St = 1,44;
- Ta=T1, condizione a vantaggio di sicurezza;
- H, altezza della costruzione, pari a circa 21 metri;
- Z, quota baricentro elemento strutturale considerato, a vantaggio di sicurezza si considera
la quota più alta del baricentro dei solai interessati, pari a circa 19,00 m.
Sostituendo i dati sopra riportati si determina il valore di Sa, pari a 0,451.
Altro parametro di fondamentale importanza è la scelta del fattore di struttura “q”, l’azione
sismica calcolata considerando un coefficiente di struttura, per le coperture q=1 (strutture
