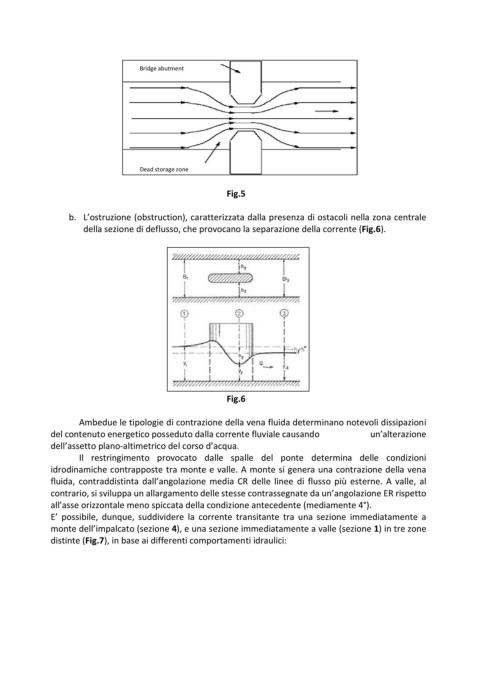

Bridge abutment
Dead storage zone
Fig.5
b. L’ostruzione (obstruction), caratterizzata dalla presenza di ostacoli nella zona centrale
della sezione di deflusso, che provocano la separazione della corrente (Fig.6).
Fig.6
Ambedue le tipologie di contrazione della vena fluida determinano notevoli dissipazioni
del contenuto energetico posseduto dalla corrente fluviale causando un’alterazione
dell’assetto plano-altimetrico del corso d’acqua.
Il restringimento provocato dalle spalle del ponte determina delle condizioni
idrodinamiche contrapposte tra monte e valle. A monte si genera una contrazione della vena
fluida, contraddistinta dall’angolazione media CR delle linee di flusso più esterne. A valle, al
contrario, si sviluppa un allargamento delle stesse contrassegnate da un’angolazione ER rispetto
all’asse orizzontale meno spiccata della condizione antecedente (mediamente 4°).
E’ possibile, dunque, suddividere la corrente transitante tra una sezione immediatamente a
monte dell’impalcato (sezione 4), e una sezione immediatamente a valle (sezione 1) in tre zone
distinte (Fig.7), in base ai differenti comportamenti idraulici:
