Page 56 - Master Magazine 9
P. 56

50
                                         (%)  40  200
                                         riflessione  30  20°C  400  600  800°C




                                         di  20                   malta cementizia
                                                                  Ø obiettivo = 8 mm
                                         fattore  10              media di 12 misure
                                                                  deviazione std = 3-5%
                                                  blu         verde         rosso
                                           0
                                                400      500       600      700
                                                      lunghezza d'onda (nm)

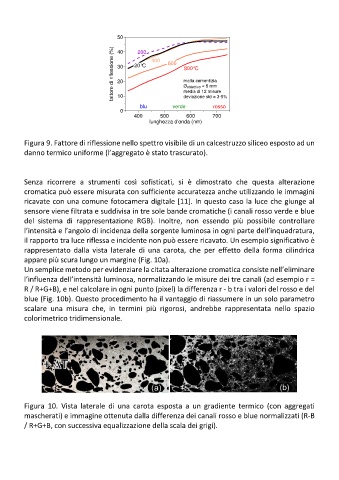

          Figura 9. Fattore di riflessione nello spettro visibile di un calcestruzzo siliceo esposto ad un
          danno termico uniforme (l’aggregato è stato trascurato).




          Senza  ricorrere  a  strumenti  così  sofisticati,  si  è  dimostrato  che  questa  alterazione
          cromatica può essere misurata con sufficiente accuratezza anche utilizzando le immagini
          ricavate con una comune fotocamera digitale [11]. In questo caso la luce che giunge al

          sensore viene filtrata e suddivisa in tre sole bande cromatiche (i canali rosso verde e blue
          del  sistema  di  rappresentazione  RGB).  Inoltre,  non  essendo  più  possibile  controllare
          l’intensità e l’angolo di incidenza della sorgente luminosa in ogni parte dell’inquadratura,
          il rapporto tra luce riflessa e incidente non può essere ricavato. Un esempio significativo è
          rappresentato  dalla  vista  laterale  di  una  carota,  che  per  effetto  della  forma  cilindrica
          appare più scura lungo un margine (Fig. 10a).
          Un semplice metodo per evidenziare la citata alterazione cromatica consiste nell’eliminare
          l’influenza dell’intensità luminosa, normalizzando le misure dei tre canali (ad esempio r =

          R / R+G+B), e nel calcolare in ogni punto (pixel) la differenza r - b tra i valori del rosso e del
          blue (Fig. 10b). Questo procedimento ha il vantaggio di riassumere in un solo parametro
          scalare  una  misura  che,  in  termini  più  rigorosi,  andrebbe  rappresentata  nello  spazio
          colorimetrico tridimensionale.

















          Figura  10. Vista  laterale  di  una  carota  esposta  a  un  gradiente  termico  (con  aggregati
          mascherati) e immagine ottenuta dalla differenza dei canali rosso e blue normalizzati (R-B
          / R+G+B, con successiva equalizzazione della scala dei grigi).
