ALLOGGIAMENTO DISPOSITIVO DI SPINTA
      SEZIONE TRASVERSALE
      scala 1:50
      PROGRAMMA DI PROVA
      1. Spostamento   70mm (def.   40%)
      2. Spostamento 135mm (def.   80%)
      2. Spostamento 200mm (def. 120%)
      3. Spostamento 300mm (def. 175%)
                                                           O DISPOSITIVO DI SPINTA
                                                   ALLOGGIAMENT
                                                   ALLOGGIAMENTO DISPOSITIVO DI SPINTA
                                                   PIANTA
                                                   PIANTA
                         1260                      scala 1:50
                                                   scala 1:50
             Finito interno  20  Finito esterno
                          400                   Piastra ortotropa
                                                rimovobile
                                                                       150
                                                                                    6510
                                                                                                    Piastra irrigidita con
                                                                          Profili piolati di ancoraggio  alloggiamento martinetti
                                                                          per eventuale ricentraggio
                                                                             Piastra di spinta irrigidita con
                                                                             alloggiamento cella di carico
                                                                                         1288
                                                                   Trave orizzontale di  2435      N.2 martinetti
                                                                   trasferimento del carico  351    Fmax=5000kN
                                                                   h=500mm                         corsa +300mm/-150mm
                                                                                               3000
               Trave orizzontale
               armata                                                           2410
                                         Sistema di scorrimento a
           Finito interno  Fascia di  2500  rotaie                            1217   Fusibile
               ripartizione                                                                       5000
                    500
                          1900                   1350                      Dispositivo articolato di
                                920     Malta colata sp. 10 mm             spinta con fusibile
             2000           400
                                                                                Dettagli e armature parete in c.a. riportati
                                                                          500
                                     2770       2770                            nelle tavole delle sottostrutture
                                     (a)                                          (b)

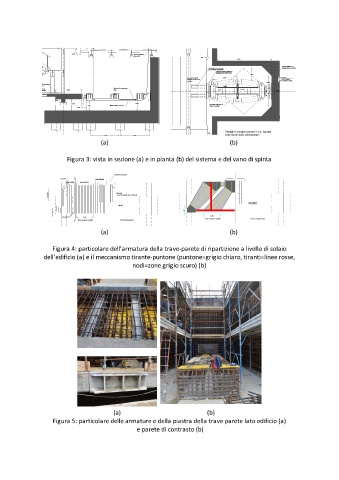

                         Figura 3: vista in sezione (a) e in pianta (b) del sistema e del vano di spinta
                                         Piastra di contrasto
                      6+6Ø24  A   staffe Ø20/20
      50                staffe Ø20/20  staffe Ø20/13
 POS.b 2Ø24  5+5Ø24  staffe Ø20
             42
               15
       9     staffe Ø8
                  Ø12/20                  HE180 A
                                          7+7pØ16 saldati passo 200 mm
             42
 250  POS.c Ø12  POS.d Ø12  242  45
                                                                                        40x80
             staffe Ø8                     40x80
       7+7+7Ø24  42  23  30                                       30
            42
 POS.a 3Ø24  staffe Ø8                                                     140
       18              8+8+8Ø24  140                                     Zona armatura a taglio  Fascia di ripartizione
                           A  Zona armatura a taglio  Fascia di ripartizione
                                     (a)                                          (b)
                   Figura 4: particolare dell’armatura della trave-parete di ripartizione a livello di solaio
                dell’edificio (a) e il meccanismo tirante-puntone (puntone=grigio chiaro, tiranti=linee rosse,
                                                nodi=zone grigio scuro) (b)






















                                         (a)                              (b)
                    Figura 5: particolare delle armature e della piastra della trave parete lato edificio (a)
                                                 e parete di contrasto (b)
