cronizzate. Lo schema del sistema di monitoraggio permanente previsto per il ChIP è descrit-
               to in Figura 7.

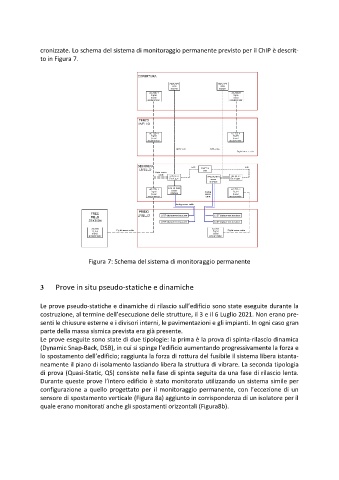

                                Figura 7: Schema del sistema di monitoraggio permanente



               3     Prove in situ pseudo-statiche e dinamiche


               Le prove pseudo-statiche e dinamiche di rilascio sull’edificio sono state eseguite durante la
               costruzione, al termine dell’esecuzione delle strutture, il 3 e il 6 Luglio 2021. Non erano pre-
               senti le chiusure esterne e i divisori interni, le pavimentazioni e gli impianti. In ogni caso gran
               parte della massa sismica prevista era già presente.
               Le prove eseguite sono state di due tipologie: la prima è la prova di spinta-rilascio dinamica
               (Dynamic Snap-Back, DSB), in cui si spinge l’edificio aumentando progressivamente la forza e
               lo spostamento dell’edificio; raggiunta la forza di rottura del fusibile il sistema libera istanta-
               neamente il piano di isolamento lasciando libera la struttura di vibrare. La seconda tipologia
               di prova (Quasi-Static, QS) consiste nella fase di spinta seguita da una fase di rilascio lenta.
               Durante queste prove l’intero edificio è stato monitorato utilizzando un sistema simile per
               configurazione a quello progettato per il monitoraggio permanente, con l’eccezione di un
               sensore di spostamento verticale (Figura 8a) aggiunto in corrispondenza di un isolatore per il
               quale erano monitorati anche gli spostamenti orizzontali (Figura8b).
