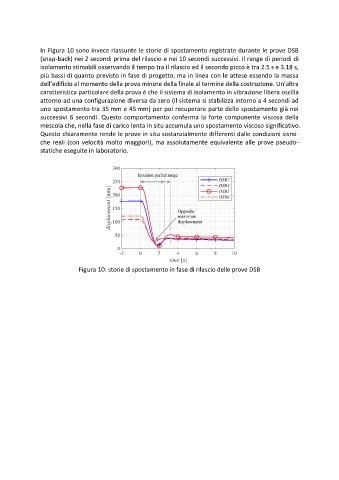

In Figura 10 sono invece riassunte le storie di spostamento registrate durante le prove DSB
(snap-back) nei 2 secondi prima del rilascio e nei 10 secondi successivi. Il range di periodi di
isolamento stimabili osservando il tempo tra il rilascio ed il secondo picco è tra 2.5 s e 3.18 s,
più bassi di quanto previsto in fase di progetto, ma in linea con le attese essendo la massa
dell’edificio al momento della prova minore della finale al termine della costruzione. Un’altra
caratteristica particolare della prova è che il sistema di isolamento in vibrazione libera oscilla
attorno ad una configurazione diversa da zero (il sistema si stabilizza intorno a 4 secondi ad
uno spostamento tra 35 mm e 45 mm) per poi recuperare parte dello spostamento già nei
successivi 6 secondi. Questo comportamento conferma la forte componente viscosa della
mescola che, nella fase di carico lenta in situ accumula uno spostamento viscoso significativo.
Questo chiaramente rende le prove in situ sostanzialmente differenti dalle condizioni sismi-
che reali (con velocità molto maggiori), ma assolutamente equivalente alle prove pseudo-
statiche eseguite in laboratorio.

Isolation period range

Opposite
maximum
displacement

Figura 10: storie di spostamento in fase di rilascio delle prove DSB
