Page 47 - Master Magazine 9

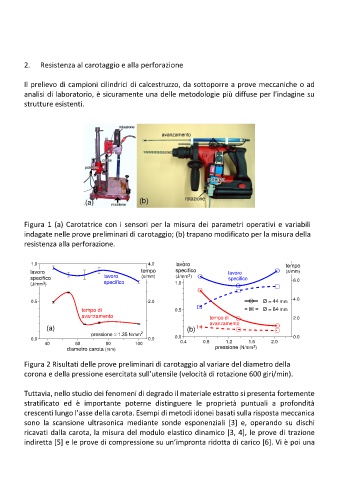

2. Resistenza al carotaggio e alla perforazione

Il prelievo di campioni cilindrici di calcestruzzo, da sottoporre a prove meccaniche o ad
analisi di laboratorio, è sicuramente una delle metodologie più diffuse per l’indagine su
strutture esistenti.

Figura 1 (a) Carotatrice con i sensori per la misura dei parametri operativi e variabili

indagate nelle prove preliminari di carotaggio; (b) trapano modificato per la misura della
resistenza alla perforazione.

1.0 4.0 lavoro tempo
lavoro tempo specifico lavoro (s/mm)
3
specifico lavoro (s/mm) (J/mm ) specifico 6.0
(J/mm 3 ) specifico 1.0

0.5 2.0 Ø = 44 mm 4.0
tempo di 0.5 Ø = 64 mm
avanzamento tempo di 2.0
avanzamento
(a) (b)
pressione  1.35 N/mm 2
0.0 0.0 0.0 0.0
40 60 80 100 0.4 0.8 1.2 1.6 2 2.0
diametro carota (mm) pressione (N/mm )

Figura 2 Risultati delle prove preliminari di carotaggio al variare del diametro della
corona e della pressione esercitata sull’utensile (velocità di rotazione 600 giri/min).

Tuttavia, nello studio dei fenomeni di degrado il materiale estratto si presenta fortemente
stratificato ed è importante poterne distinguere le proprietà puntuali a profondità
crescenti lungo l’asse della carota. Esempi di metodi idonei basati sulla risposta meccanica
sono la scansione ultrasonica mediante sonde esponenziali [3] e, operando su dischi
ricavati dalla carota, la misura del modulo elastico dinamico [3, 4], le prove di trazione
indiretta [5] e le prove di compressione su un’impronta ridotta di carico [6]. Vi è poi una
