l’Utente nella gestione più efficiente dei dati presenti nel Digital Twin. La struttura viene suddivisa
            negli  elementi/sottostrutture  che  la  compongono. La  classificazione  si  può  implementare  a
            differenti livelli; ad esempio si può considerare un Livello 1 - identificazione del tipo di struttura, un
            Livello 2 – individuazione di assemblaggi di oggetti ed un Livello 3 - individuazione singoli oggetti,
            con possibilità di export secondo lo standard IFC (Industry Foundation Classes, in accordo alla UNI
            EN ISO 16739).


            Per  garantire  una  efficace  gestione  del  progetto, possiamo  aggiungere  una  classificazione  delle
            informazioni  che  segua la  definizione  di  una WBS  (Work  Breakdown  Structure),  una
            ‘decomposizione’  dei  dati  della  struttura,  a  scelta  del  Progettista,  strettamente  correlata  alla
            classificazione strutturale sopra citata.

            A ciascun livello di WBS si associa una codifica esclusiva ed omogenea che consenta di ottenere uno
            schema analitico ad ‘albero’.
            Il tutto è volto a semplificare significativamente la gestione del progetto. Gli attributi assegnabili alle
            differenti parti della WBS sono gestibili all’interno del pacchetto PontiSicuri e consentono di meglio
            caratterizzare  i  diversi  elementi  in  fase  di  modellazione, con  indubbi  vantaggi ai  fini  delle
            visualizzazioni, dei disegni, dei report, ecc.
            La
            Figura 4 mostra un tipico esempio di WBS di alcune parti di un ponte esistente, in cui si può notare
            una corrispondenza tra i colori impiegati per i nodi della WBS e i componenti strutturali.

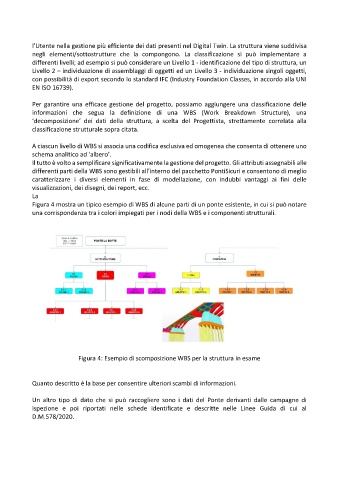

                             Figura 4: Esempio di scomposizione WBS per la struttura in esame



            Quanto descritto è la base per consentire ulteriori scambi di informazioni.
