Page 70 - Master Magazine 8

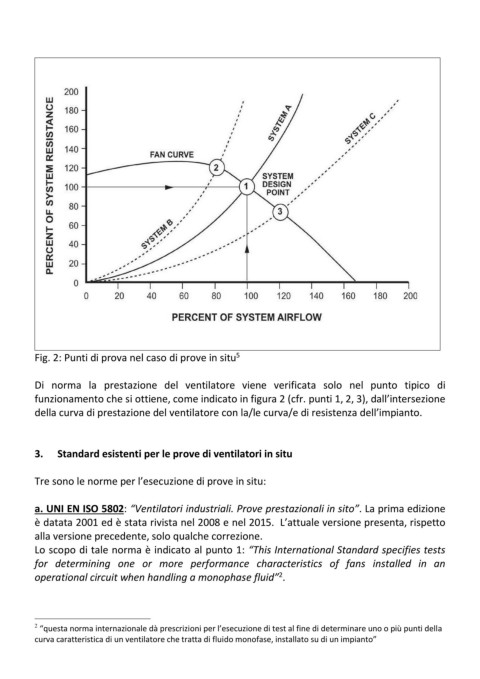

Fig. 2: Punti di prova nel caso di prove in situ 5

Di norma la prestazione del ventilatore viene verificata solo nel punto tipico di
funzionamento che si ottiene, come indicato in figura 2 (cfr. punti 1, 2, 3), dall’intersezione
della curva di prestazione del ventilatore con la/le curva/e di resistenza dell’impianto.

3. Standard esistenti per le prove di ventilatori in situ

Tre sono le norme per l’esecuzione di prove in situ:

a. UNI EN ISO 5802: “Ventilatori industriali. Prove prestazionali in sito”. La prima edizione
è datata 2001 ed è stata rivista nel 2008 e nel 2015. L’attuale versione presenta, rispetto
alla versione precedente, solo qualche correzione.
Lo scopo di tale norma è indicato al punto 1: “This International Standard specifies tests

for determining one or more performance characteristics of fans installed in an
2
operational circuit when handling a monophase fluid” .

2 “questa norma internazionale dà prescrizioni per l’esecuzione di test al fine di determinare uno o più punti della
curva caratteristica di un ventilatore che tratta di fluido monofase, installato su di un impianto”
