A differenza dei test di laboratorio che individuano la curva caratteristica del ventilatore
nella sua estensione più completa, ovvero da portata nulla a portata massima (condizione

di pressione statica nulla), durante un test in situ risulta necessario verificare le prestazioni
di un ventilatore in un numero limitato di punti, relativi al funzionamento dell’impianto
stesso.
Di seguito si riportano in forma grafica i concetti sopra esposti:

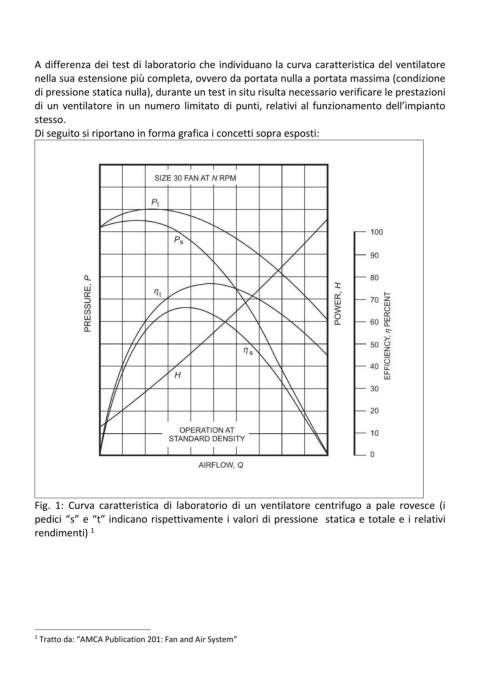

Fig. 1: Curva caratteristica di laboratorio di un ventilatore centrifugo a pale rovesce (i
pedici “s” e “t” indicano rispettivamente i valori di pressione statica e totale e i relativi
rendimenti) 1

1
Tratto da: “AMCA Publication 201: Fan and Air System”
