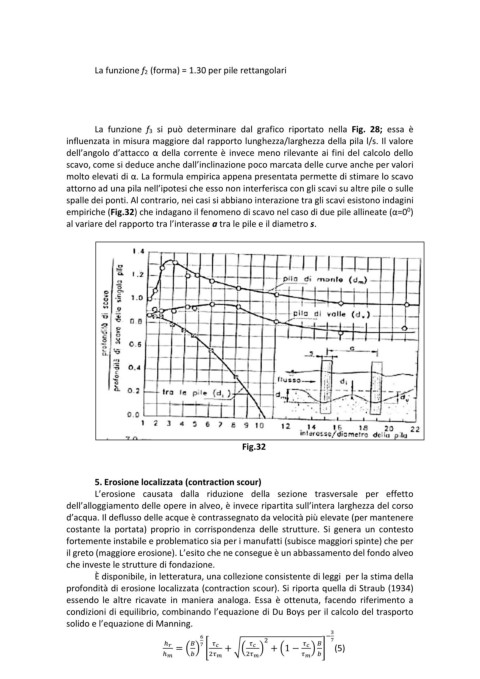

Page 121 - Master Magazine 7

La funzione f2 (forma) = 1.30 per pile rettangolari

La funzione f3 si può determinare dal grafico riportato nella Fig. 28; essa è
influenzata in misura maggiore dal rapporto lunghezza/larghezza della pila l/s. Il valore
dell’angolo d’attacco α della corrente è invece meno rilevante ai fini del calcolo dello
scavo, come si deduce anche dall’inclinazione poco marcata delle curve anche per valori
molto elevati di α. La formula empirica appena presentata permette di stimare lo scavo
attorno ad una pila nell’ipotesi che esso non interferisca con gli scavi su altre pile o sulle
spalle dei ponti. Al contrario, nei casi si abbiano interazione tra gli scavi esistono indagini
0
empiriche (Fig.32) che indagano il fenomeno di scavo nel caso di due pile allineate (α=0 )
al variare del rapporto tra l’interasse a tra le pile e il diametro s.

Fig.32

5. Erosione localizzata (contraction scour)
L’erosione causata dalla riduzione della sezione trasversale per effetto
dell’alloggiamento delle opere in alveo, è invece ripartita sull’intera larghezza del corso
d’acqua. Il deflusso delle acque è contrassegnato da velocità più elevate (per mantenere
costante la portata) proprio in corrispondenza delle strutture. Si genera un contesto
fortemente instabile e problematico sia per i manufatti (subisce maggiori spinte) che per
il greto (maggiore erosione). L’esito che ne consegue è un abbassamento del fondo alveo
che investe le strutture di fondazione.
È disponibile, in letteratura, una collezione consistente di leggi per la stima della
profondità di erosione localizzata (contraction scour). Si riporta quella di Straub (1934)
essendo le altre ricavate in maniera analoga. Essa è ottenuta, facendo riferimento a
condizioni di equilibrio, combinando l’equazione di Du Boys per il calcolo del trasporto
solido e l’equazione di Manning.
3
6 − 7
ℎ 7 2
= + + 1 − (5)
ℎ 2 2
