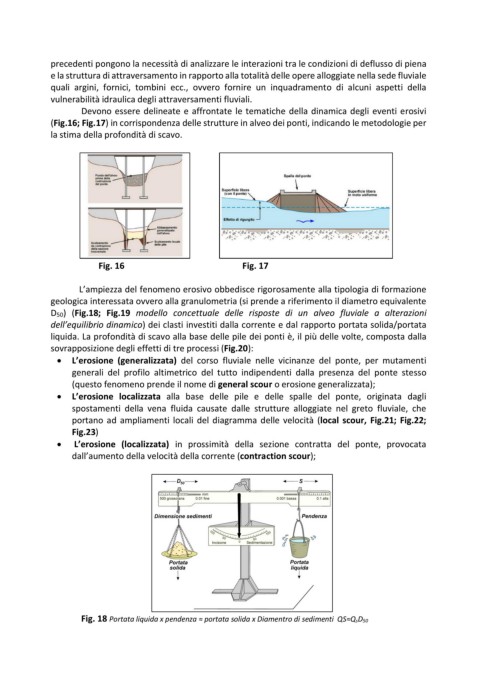

precedenti pongono la necessità di analizzare le interazioni tra le condizioni di deflusso di piena
             e la struttura di attraversamento in rapporto alla totalità delle opere alloggiate nella sede fluviale
             quali  argini,  fornici,  tombini  ecc.,  ovvero  fornire  un  inquadramento  di  alcuni  aspetti  della
             vulnerabilità idraulica degli attraversamenti fluviali.
                      Devono essere delineate e affrontate le tematiche della dinamica degli eventi erosivi
             (Fig.16; Fig.17) in corrispondenza delle strutture in alveo dei ponti, indicando le metodologie per
             la stima della profondità di scavo.


















                              Fig. 16                                                      Fig. 17


                     L’ampiezza del fenomeno erosivo obbedisce rigorosamente alla tipologia di formazione
             geologica interessata ovvero alla granulometria (si prende a riferimento il diametro equivalente
             D50)  (Fig.18;  Fig.19 modello  concettuale  delle  risposte  di  un  alveo  fluviale  a  alterazioni
             dell’equilibrio dinamico) dei clasti investiti dalla corrente e dal rapporto portata solida/portata
             liquida. La profondità di scavo alla base delle pile dei ponti è, il più delle volte, composta dalla
             sovrapposizione degli effetti di tre processi (Fig.20):
                  L’erosione  (generalizzata)  del  corso  fluviale  nelle  vicinanze  del  ponte,  per  mutamenti
                   generali  del  profilo  altimetrico  del  tutto  indipendenti  dalla  presenza  del  ponte  stesso
                   (questo fenomeno prende il nome di general scour o erosione generalizzata);
                  L’erosione  localizzata  alla  base  delle  pile  e  delle  spalle  del  ponte,  originata  dagli

                   spostamenti  della  vena  fluida  causate  dalle  strutture  alloggiate  nel  greto  fluviale,  che
                   portano ad ampliamenti locali del diagramma delle velocità (local scour, Fig.21; Fig.22;
                   Fig.23)
                   L’erosione  (localizzata)  in  prossimità  della  sezione  contratta  del  ponte,  provocata
                   dall’aumento della velocità della corrente (contraction scour);
























                     Fig. 18 Portata liquida x pendenza ≈ portata solida x Diamentro di sedimenti  QS≈QsD 50
