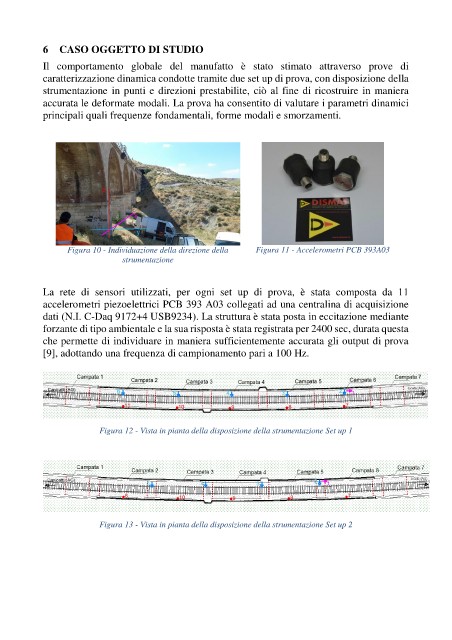

6 CASO OGGETTO DI STUDIO
Il comportamento globale del manufatto è stato stimato attraverso prove di
caratterizzazione dinamica condotte tramite due set up di prova, con disposizione della
strumentazione in punti e direzioni prestabilite, ciò al fine di ricostruire in maniera
accurata le deformate modali. La prova ha consentito di valutare i parametri dinamici
principali quali frequenze fondamentali, forme modali e smorzamenti.
Figura 10 - Individuazione della direzione della Figura 11 - Accelerometri PCB 393A03
strumentazione
La rete di sensori utilizzati, per ogni set up di prova, è stata composta da 11
accelerometri piezoelettrici PCB 393 A03 collegati ad una centralina di acquisizione
dati (N.I. C-Daq 9172+4 USB9234). La struttura è stata posta in eccitazione mediante
forzante di tipo ambientale e la sua risposta è stata registrata per 2400 sec, durata questa
che permette di individuare in maniera sufficientemente accurata gli output di prova
[9], adottando una frequenza di campionamento pari a 100 Hz.
Figura 12 - Vista in pianta della disposizione della strumentazione Set up 1
Figura 13 - Vista in pianta della disposizione della strumentazione Set up 2
