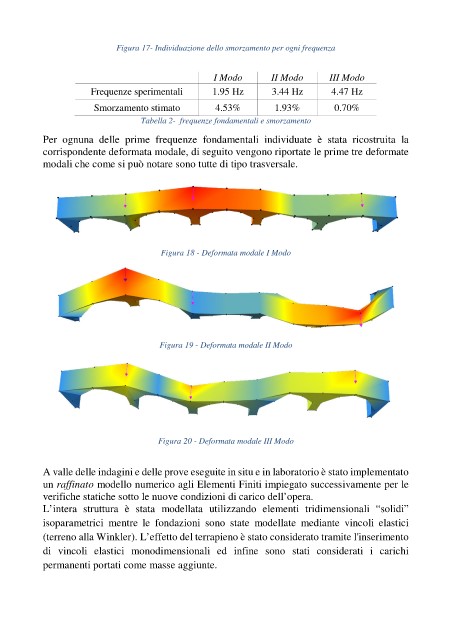

Figura 17- Individuazione dello smorzamento per ogni frequenza
I Modo II Modo III Modo
Frequenze sperimentali 1.95 Hz 3.44 Hz 4.47 Hz
Smorzamento stimato 4.53% 1.93% 0.70%
Tabella 2- frequenze fondamentali e smorzamento
Per ognuna delle prime frequenze fondamentali individuate è stata ricostruita la
corrispondente deformata modale, di seguito vengono riportate le prime tre deformate
modali che come si può notare sono tutte di tipo trasversale.
Figura 18 - Deformata modale I Modo
Figura 19 - Deformata modale II Modo
Figura 20 - Deformata modale III Modo
A valle delle indagini e delle prove eseguite in situ e in laboratorio è stato implementato
un raffinato modello numerico agli Elementi Finiti impiegato successivamente per le
verifiche statiche sotto le nuove condizioni di carico dell’opera.
L’intera struttura è stata modellata utilizzando elementi tridimensionali “solidi”
isoparametrici mentre le fondazioni sono state modellate mediante vincoli elastici
(terreno alla Winkler). L’effetto del terrapieno è stato considerato tramite l'inserimento
di vincoli elastici monodimensionali ed infine sono stati considerati i carichi
permanenti portati come masse aggiunte.
