Completato il controllo geometrico della Pila, sono state verificate le giaciture delle solette dell’impalcato 1
e 2 rispetto al pulvino.
L’indagine è stata condotta come appresso indicato.
Pila 1 - Verifica posizione cordoli delle solette rispetto al pulvino - lato sinistro
L’elaborazione delle scansioni, opportunamente e specificamente ideata, ha permesso di restituire le
seguenti immagini che appresso si commentano.

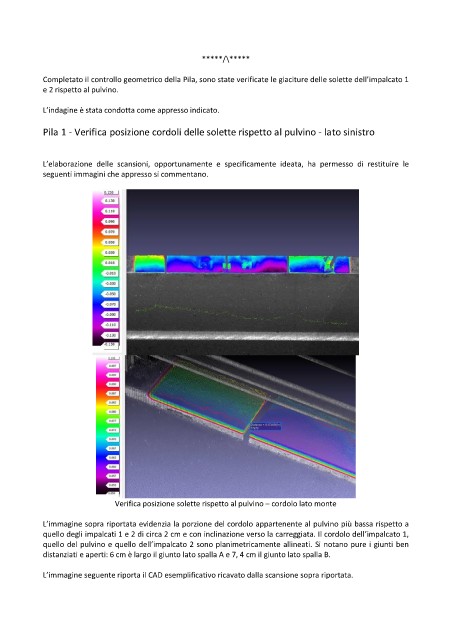

Verifica posizione solette rispetto al pulvino – cordolo lato monte
L’immagine sopra riportata evidenzia la porzione del cordolo appartenente al pulvino più bassa rispetto a
quello degli impalcati 1 e 2 di circa 2 cm e con inclinazione verso la carreggiata. Il cordolo dell’impalcato 1,
quello del pulvino e quello dell’impalcato 2 sono planimetricamente allineati. Si notano pure i giunti ben
distanziati e aperti: 6 cm è largo il giunto lato spalla A e 7, 4 cm il giunto lato spalla B.
L’immagine seguente riporta il CAD esemplificativo ricavato dalla scansione sopra riportata.
