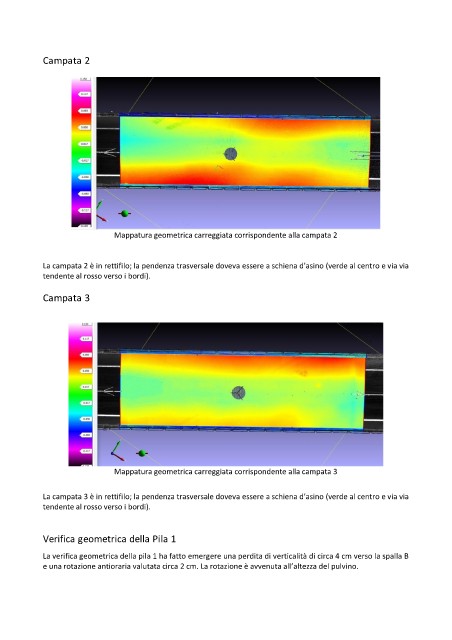

Campata 2



























                               Mappatura geometrica carreggiata corrispondente alla campata 2



            La campata 2 è in rettifilo; la pendenza trasversale doveva essere a schiena d’asino (verde al centro e via via
            tendente al rosso verso i bordi).

            Campata 3



























                               Mappatura geometrica carreggiata corrispondente alla campata 3


            La campata 3 è in rettifilo; la pendenza trasversale doveva essere a schiena d’asino (verde al centro e via via
            tendente al rosso verso i bordi).



            Verifica geometrica della Pila 1

            La verifica geometrica della pila 1 ha fatto emergere una perdita di verticalità di circa 4 cm verso la spalla B
            e una rotazione antioraria valutata circa 2 cm. La rotazione è avvenuta all’altezza del pulvino.
