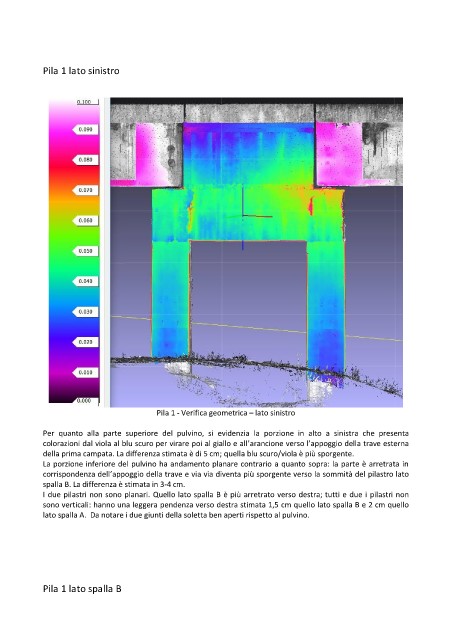

Pila 1 lato sinistro

Pila 1 - Verifica geometrica – lato sinistro

Per quanto alla parte superiore del pulvino, si evidenzia la porzione in alto a sinistra che presenta
colorazioni dal viola al blu scuro per virare poi al giallo e all’arancione verso l’appoggio della trave esterna
della prima campata. La differenza stimata è di 5 cm; quella blu scuro/viola è più sporgente.
La porzione inferiore del pulvino ha andamento planare contrario a quanto sopra: la parte è arretrata in
corrispondenza dell’appoggio della trave e via via diventa più sporgente verso la sommità del pilastro lato
spalla B. La differenza è stimata in 3-4 cm.
I due pilastri non sono planari. Quello lato spalla B è più arretrato verso destra; tutti e due i pilastri non
sono verticali: hanno una leggera pendenza verso destra stimata 1,5 cm quello lato spalla B e 2 cm quello
lato spalla A. Da notare i due giunti della soletta ben aperti rispetto al pulvino.

Pila 1 lato spalla B
